5V 5A DC Sürekli çıkış voltajı ve akımı
38V DC'e kadar giriş voltajı
Ters voltaj, aşırı akım, aşırı sıcaklık, kısa devre koruması
Pololu PL2851 Step Down Voltaj Regülatörü 38V’a kadar giriş voltajından sabit bir 5V çıkış sağlamaktadır. SMPS olarak anılan anahtarlamalı güç kaynağı olan D24V50F5 voltaj regülatörü DC Voltajdan DC Voltaja dönüştürmektedir. Verimlilik oranı %85 ile %95 arasındadır. Çıkış akımı sürekli olarak 5A’e kadar çıkabilmektedir.
Pololu PL2851 5 V 5 A Step-Down Voltaj Regülatörü, ters voltaj koruması, kısa devre koruması, aşırı ısınmada termal kapatma koruması, ani akımı azaltan soft starter başlaması ve düşük voltaj kilitleme özelliklerine sahiptir.

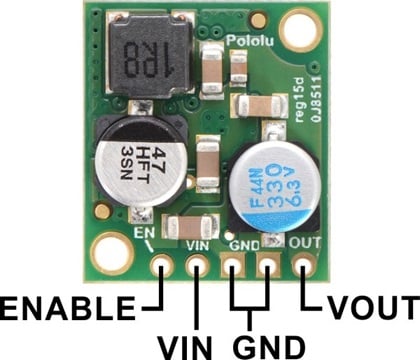

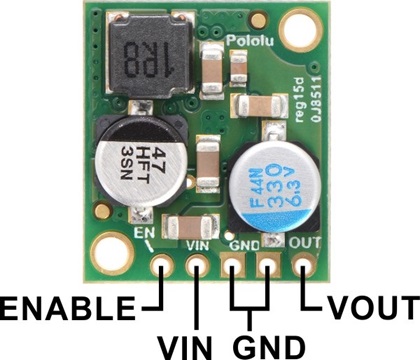

D24V50F5 Regülatör Kartı üzerinde 5 adet pin bulunmaktadır. 1 adet Vin Pini, 1 adet Vout pini, 1 adet Enable Pini, 2 adet Ground Pini bulunmaktadır.

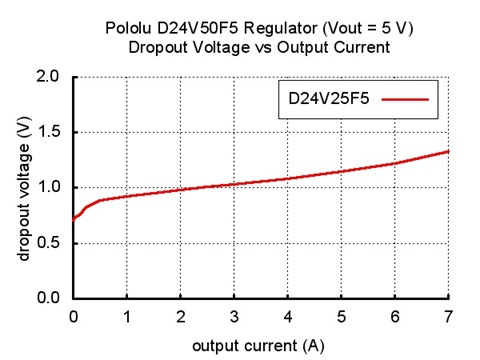

Vin pini giriş voltajı pinidir. Kart 700mV ile 1.5V arasında dropout voltajına sahiptir. Dropout voltajı aşağıdaki grafiğe bağlı olarak akıma göre değişiklik göstermektedir. Örnek olarak voltaj regülatöründen 2A çekildiği zaman 5V sabit çıkış için en az 6V giriş sağlanmalıdır. Aşağıdaki grafikten D24V50F5 regülatör kartının drop-out voltaj değerleri görülebilmektedir.
D24V50F5 Regülatör Kartı üzerindeki Enable Pini, kartı düşük güç moduna almak için düşük seviyeye (0.6 V'un altına) çekilebilir. Enable pini sürüldüğü zaman kart düşük uyku moduna geçmektedir ve Vin pinindeki volt başına 10 µA ile 20 µA arası akım çekmektedir. Kartınızı uyku moduna geçirmek istemediğiniz zamanlarda Enable pini boşta kalmalıdır.
Pololu PL2851 5 V 5 A Step-Down Voltaj Regülatörü D24V50F5 Özellikleri ;
D24V50F5 normal çalışma şartlarında altında ısınabilir ve kullanıcılar için yakıcı derecede olabilmektedir. Lütfen bu tip durumlar için dikkatli olunuz.
Düşük giriş voltajlarında ve yüksek çıkış akımlarında (5 A'dan fazla) bazı çalışma noktaları olabilir; bu noktalarda akım koruma sınırının hemen altında olabilir ve regülatör hasar görmeden önce kapanmayabilir. Bu regülatörü, giriş voltajı alt sınırına yakın, akım ise 5 A'dan fazla olabileceği bir uygulamada kullanıyorsanız (beş saniyeden fazla), sigorta veya devre kesiciler gibi ek koruyucu bileşenleri kullanmayı düşünmelisiniz.
