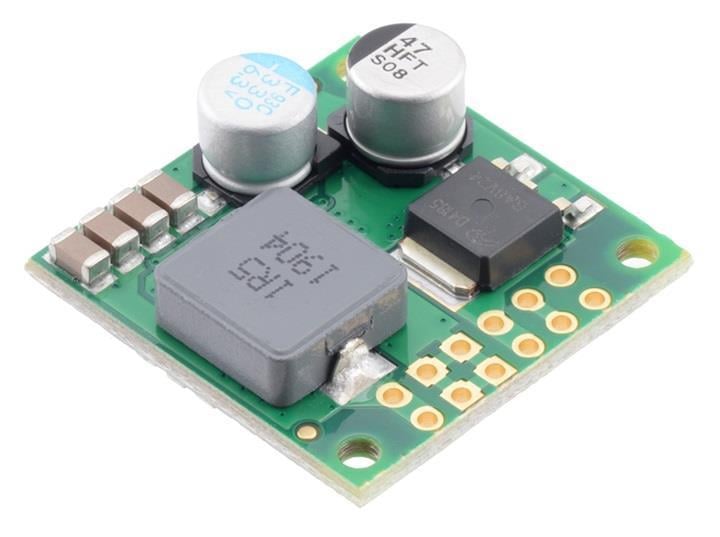

D36V50Fx serisi anahtarlamalı voltaj regülatörleri, DC-DC regülatör yada SMPS – anahtarlamalı mod güç kaynakları olarak da adlandırılmaktadır. Hem daha yüksek hem de daha düşük giriş voltajlarını sabit bir çıkış voltajına dönüştürmektedir.
D36V50Fx serisi regülatörlerde 40 V'a kadar giriş ters voltaj koruması, düşük çıkış voltajı ve yüksek voltaj koruması, aşırı akım koruması ve kısa devre koruması bulunmaktadır. Ayrıca, aşırı ısınmadan kaynaklanan hasarı önlemeye yardımcı olan bir termal kapanma özelliği ve başlangıçta yükleme akımını sınırlayan ve çıkış voltajını yavaşça artıran bir yumuşak başlatma özelliği bulunur.

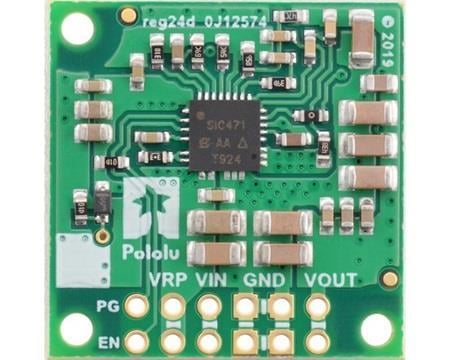

D36V50F5 regülatöründe 6 adet bağlantı pini bulunmaktadır.
- Power Good - Güç iyi Pini (PG),
- Etkinleştirme – Enable (EN),
- Giriş voltajı (VIN),
- Ters korumadan sonra giriş voltajı (VRP),
- Çıkış voltajı (VOUT)
- Toprak (GND)
PG Pini – Power Good Pini regülatörün çıkış voltajını yeterince sağlayamadığını gösterir. Bu çıkış, regülatörün çıkış voltajının istenilen seviyede olup olmadığını izlemek için kullanılır. Eğer çıkış voltajı, belirlenen bir eşik değerin altına düşerse veya belirli bir eşik değerin üzerine çıkarsa, "power good" çıkışı durumu bildirir.
"Power Good (Güç iyi)" pini, PG: regülatörün çıkış voltajı nominal voltajın %20'sinden fazla yükselirse veya %10'dan fazla düşerse (histerezisle birlikte), düşük hale gelir. Bu pimi kullanmak için harici bir çekme direncine ihtiyaç vardır.
Bu özellik, özellikle regülatörün bağlı olduğu devrenin güvenli bir şekilde çalışması için önemlidir. Eğer çıkış voltajı beklenen değerin dışında ise, bağlı olan cihazların veya bileşenlerin doğru şekilde çalışmayacağı veya zarar görebileceği anlamına gelir. "Power good" çıkışı, bu tür durumları algılar ve kullanıcıya veya diğer devrelere bu durumu bildirerek uygun önlemlerin alınmasını sağlar.
Enable Pini : Regülatör, varsayılan olarak etkinleştirilmiştir ve EN pimindeki voltajı 1.2 V'nin altına düşürerek düşük güçlü uyku durumuna alınabilir ve voltajı yeniden 1.35 V'nin üzerine çıkararak bu durumdan çıkarılabilir. Bu uyku modundaki bekleme akımı, EN'den VIN'e olan 100 kΩ'lik çekme direncindeki ve ters voltaj koruma devresindeki akım tarafından belirlenir. Toplamı VIN'deki her volt başına 10 µA ila 20 µA arasında olur. Enable girişinin sıkı toleransı, VIN tarafından beslenen harici bir gerilim bölücüsünün çıkışıyla olduğu gibi, hassas bir düşük-VIN kesme değerinin ayarlanmasını sağlamaktadır. Özellikle pil ile çalışan uygulamalar için yararlıdır, çünkü pilin belirli bir voltaj eşiğinin altına düşürülmesi pilin kalıcı olarak zarar görmesine neden olabilir.
Ters korumadan sonra giriş voltajı (VRP) Pini : VRP, ters voltaj korumasından sonra giriş voltajına erişim sağlar; bu, diğer cihazları beslemek için bir çıkış olarak kullanılabilir veya giriş voltajı ters korumayı atlamak için VIN yerine VRP'ye bağlanabilir.

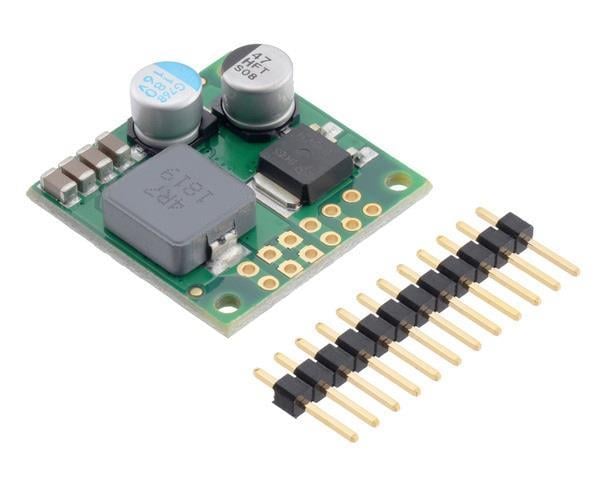

Bütün bağlantılar, lehimlendikten sonra breadboard üzerine takılarak kullanılabilmektedir. Sadece PG Pinine erişim sağlanamaktadır. Güç bağlantıları (VIN, VRP, VOUT ve GND) her iki delik sırası boyunca çoğaltılır ve her bağlantı için iki pinin kullanılmasına izin verir.
EN ve PG pinlerinin çoğaltılmadığını ve aynı sırada bitişiktir, bu nedenle regülatörü bir breadboard üzerinde kullanmayı düşünüyorsanız, başlık pinlerini EN'yi PG'ye kısa devre yapacak şekilde takmamaya lütfen dikkat ediniz.
Tipik Verimlilik
Güç çıkışı/Güç girişi olarak tanımlanan bir voltaj regülatörünün verimliliği, özellikle pil ömrü veya ısı söz konusu olduğunda, performansının önemli bir ölçüsüdür.
Maksimum Sürekli Çıkış Akımı
Bu regülatörlerin ulaşılabilen maksimum çıkış akımı giriş voltajına göre değişmekle birlikte ortam sıcaklığı, hava akışı ve ısı emici gibi diğer faktörlere de bağlıdır. Aşağıdaki grafik, bu regülatörlerin oda sıcaklığında, durgun havada ve ek ısı emici olmadan sürekli olarak sağlayabileceği maksimum çıkış akımlarını göstermektedir.
Quiescent - Durağan Akım
Quiescent - durağan akım, regülatörün sadece kendisine güç sağlamak için kullandığı akımdır ve aşağıdaki grafikte giriş voltajının bir fonksiyonu olarak farklı regülatör versiyonları için bu gösterilmektedir. Modülün EN girişi, kartı düşük güç durumuna getirmek için düşük sürülebilir; burada VIN üzerindeki volt başına tipik olarak 10 µA ile 20 µA arasında akım çeker.
Tipik Düşme Gerilimi - Dropout Voltaj
Bir düşürücü regülatörün düşürme voltajı, hedef çıkışa ulaşılabilmesini sağlamak için giriş voltajının regülatörün hedef çıkış voltajını aşması gereken minimum miktardır. Örneğin, 5 V'luk bir regülatör 1 V'luk bir düşme gerilimine sahipse, çıkışın tam 5 V olmasını sağlamak için girişin en az 6 V olması gerekir. Genel olarak, çıkış akımı arttıkça düşme gerilimi de artar. Aşağıdaki grafik, bu regülatör ailesinin farklı üyeleri için bırakma voltajlarını göstermektedir:
