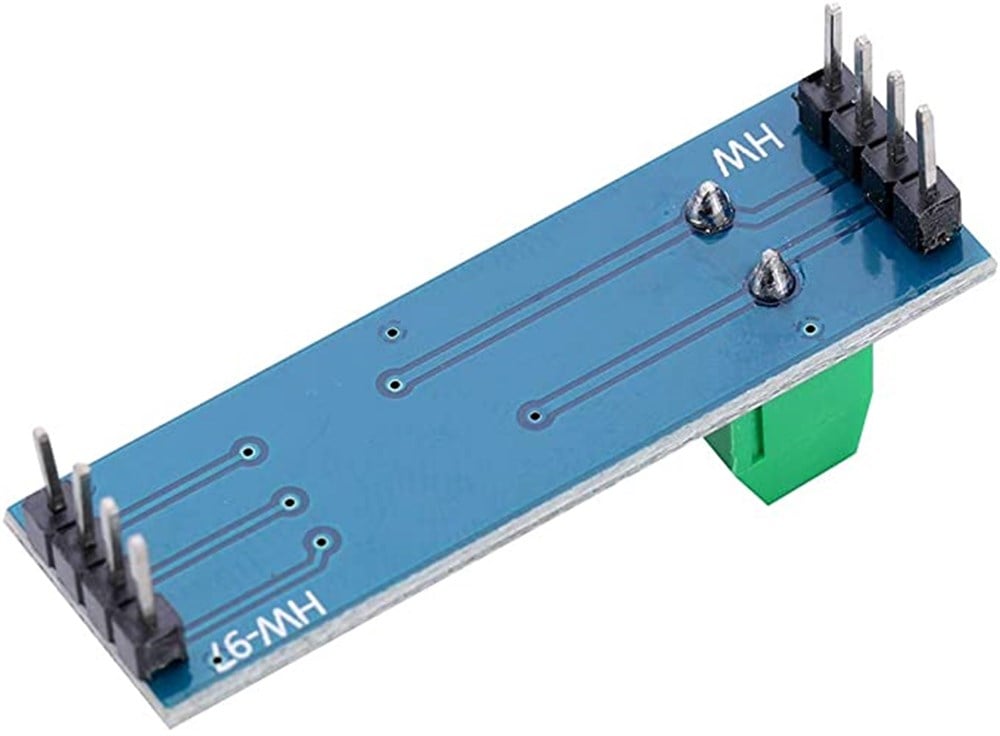

MAX485 TTL RS485 modülü, TTL sinyallerini RS485'e dönüştürmektedir. RS485 hatları 1200 metreye kadar uzun mesafelerde ve elektriksel olarak gürültülü ortamlarda seri iletişim olarak, endüstriyel uygulamalar için kullanılmaktadır. Saniyede 2.5 MBit'e kadar veri hızlarını desteklemektedir. Fakat haberleşme mesafesi arttıkça iletim hızı düşmektedir.
RS485'in en büyük yararlarından biri 32 adet kadar cihazı tek bir hat üzerinde desteklemesidir. Bu sayede birden fazla sensörü, modülü ve Arduino mikrodenetleyici kartlarını tek bir hat kullanarak veri aktarmasını sağlamaktadır.

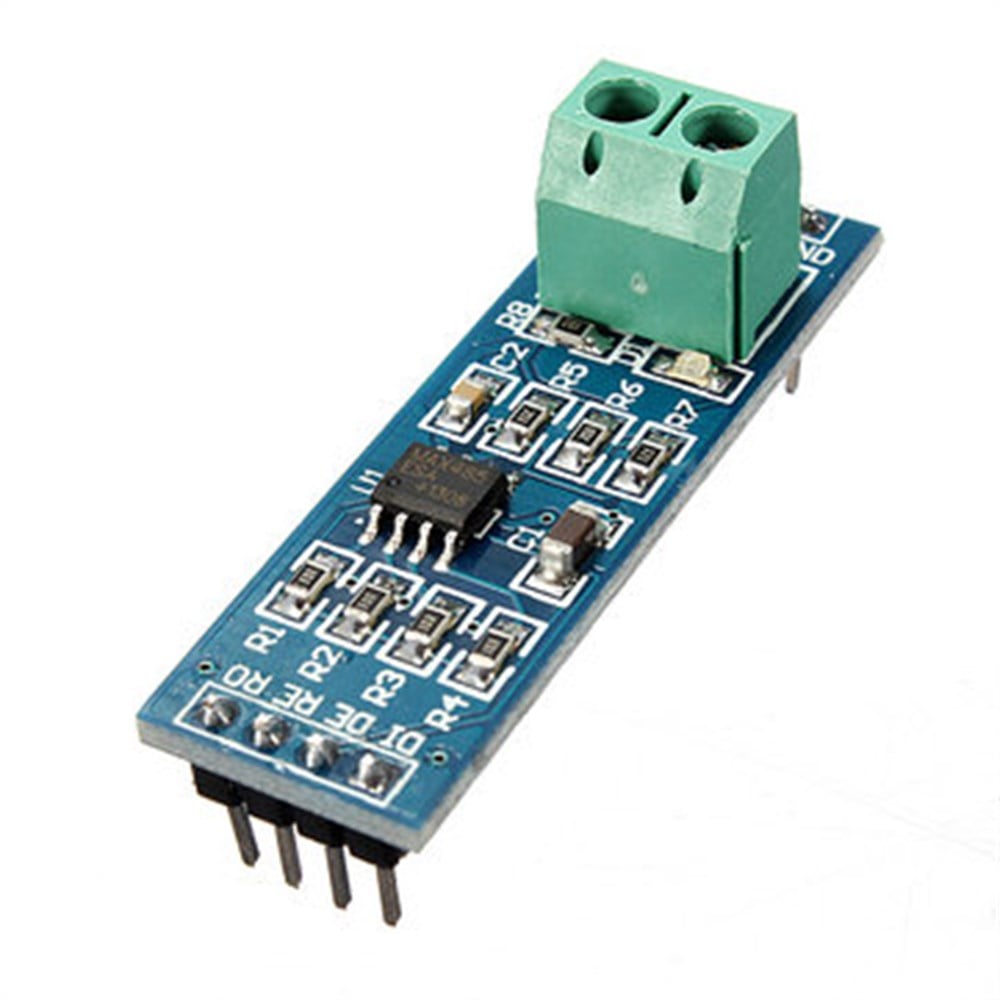

RO : Alıcı Çıkısı, mikrodenetleyici kartınızın seri RX pinine bağlayınız
RE : Alıcı Enable (Etkinleştirme), LOW durumunda aktif, Mikrodenetleyici kartınızın dijital pinine bağlayınız. Alıcıyı etkinleştirmek için LOW durumunda sürünüz,
DE : Driver Enable, HIGH konumunda aktif,
DI : Driver Input. Mikrodenetleyici kartınızın seri TX pinini bağlayınız
