TXS0108E 8 Kanal Yüksek Hızlı Seviye Lojik Dönüştürücü

TXS0108E 8 Kanal Yüksek Hızlı Seviye Dönüştürücü, 1.2V ile 5.5V arasındaki farklı mantık seviyelerini güvenli bir şekilde birbirine dönüştürmek için tasarlanmış, tam-dupleks bir iki yönlü çeviricidir. Bu modül, özellikle mikrodenetleyiciler arasında güvenli veri iletimi sağlamak amacıyla kullanılır ve I2C, UART, SPI gibi seri arayüzlerle uyumludur.

TXS0108E 8 Kanal Yüksek Hızlı Seviye Dönüştürücü Özellikleri;

8 Kanal Çeviri: Aynı anda 8 mantık sinyalini yüksekten düşük seviyeye veya düşükten yüksek seviyeye dönüştürebilir.
Geniş Voltaj Uyumluluğu:
- VCCA: 1.4V - 3.6V arası voltaj seviyelerini destekler (Düşük Taraf).
- VCCB: 1.65V - 5.5V arası voltaj seviyelerini destekler (Yüksek Taraf).
Otomatik Yön Algılama: Sinyalin yönünü otomatik olarak algılar ve bu sayede ek bir yön kontrol sinyali gerektirmez.
Güç Kaynağı Sıralaması Gerektirmez: VCCA veya VCCB voltaj kaynağı öncelikli olarak beslenebilir, herhangi bir zarar vermez.
Tam Uyumlu Seri Arayüz: I2C, UART ve SPI gibi protokollerle tam uyumludur.

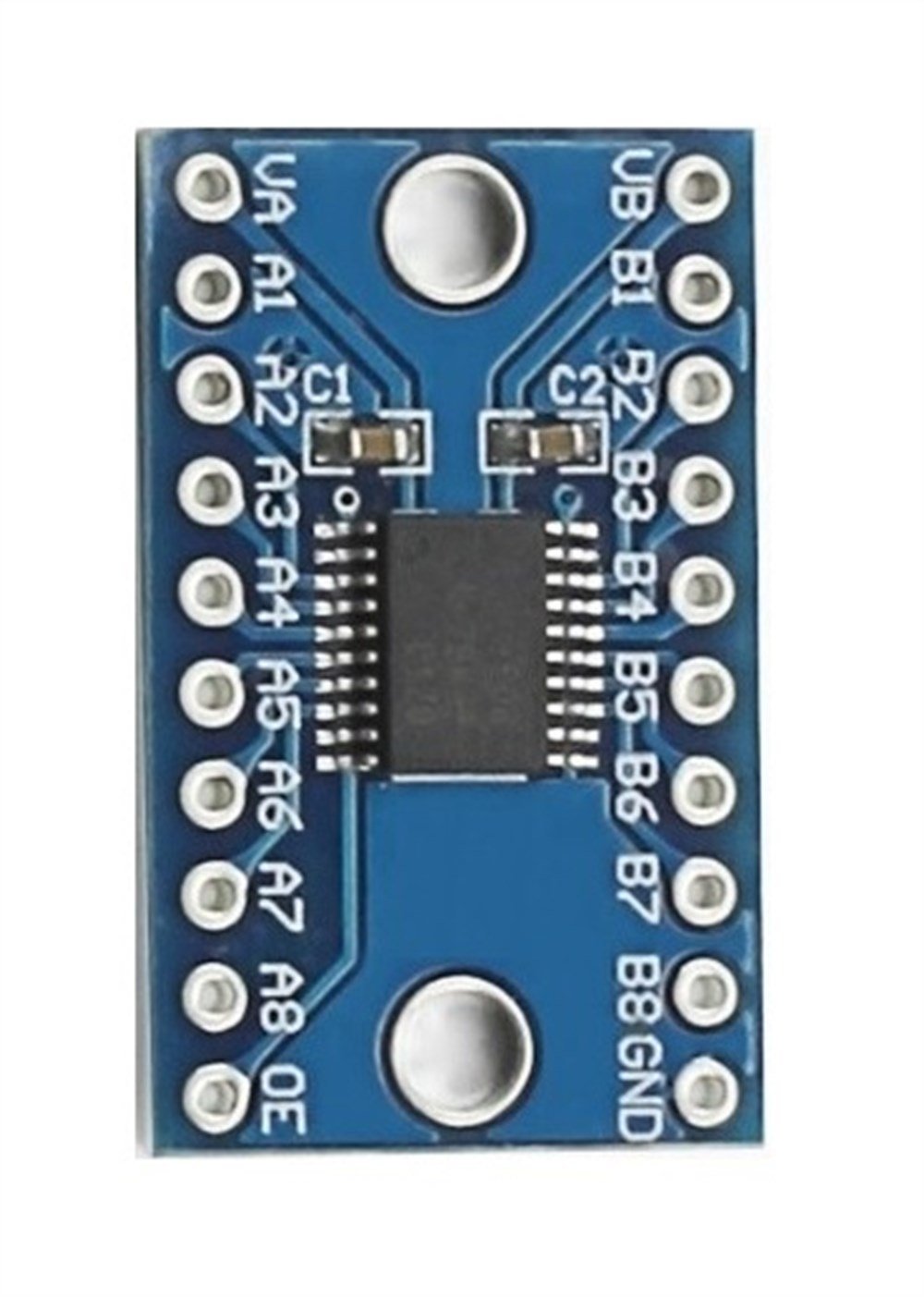

TXS0108E Pin Konfigürasyonu:

TXS0108E modülü, mantık seviyelerini dönüştürmek için 20 pine sahiptir:

Sol Taraf (A Tarafı)	Açıklama	Sağ Taraf (B Tarafı)	Açıklama
VA (VCCA)	1.4-3.6V Besleme Voltajı	VB (VCCB)	1.65-5.5V Besleme Voltajı
A1	LV/HV Sinyali 1	B1	HV/LV Sinyali 1
A2	LV/HV Sinyali 2	B2	HV/LV Sinyali 2
A3	LV/HV Sinyali 3	B3	HV/LV Sinyali 3
A4	LV/HV Sinyali 4	B4	HV/LV Sinyali 4
A5	LV/HV Sinyali 5	B5	HV/LV Sinyali 5
A6	LV/HV Sinyali 6	B6	HV/LV Sinyali 6
A7	LV/HV Sinyali 7	B7	HV/LV Sinyali 7
A8	LV/HV Sinyali 8	B8	HV/LV Sinyali 8
OE	Çıkış Etkinleştirme (Active HIGH)	GND	Toprak

TXS0108E Modülü Çalışma Prensibi:

Modülün A tarafı, düşük voltaj seviyelerinde (1.4V - 3.6V) çalışan cihazlar için, B tarafı ise yüksek voltaj seviyelerinde (1.65V - 5.5V) çalışan cihazlar için optimize edilmiştir. Örneğin, Raspberry Pi (3.3V mantık seviyesi) ile Arduino (5V mantık seviyesi) arasındaki veri iletimini sağlamak için bu modül kullanılabilir. Modül, her iki cihazın toprak hattı ortak olacak şekilde bağlanmalı ve A1-B1, A2-B2 şeklinde sinyal bağlantıları yapılmalıdır.

TXS0108E Modülü Kullanım Alanları ;

Mikrodenetleyici Sistemleri: Farklı voltaj seviyeleri arasında veri iletimi gereken projelerde kullanılır.
I2C, UART, SPI Haberleşme: Bu protokollerle çalışan cihazlar arasında güvenli ve doğru veri aktarımı sağlar.
Akıllı Telefonlar, PC'ler, El Cihazları ve Tabletler: İçerisindeki mantık seviyelerinin dönüştürülmesi gereken uygulamalarda kullanılır.

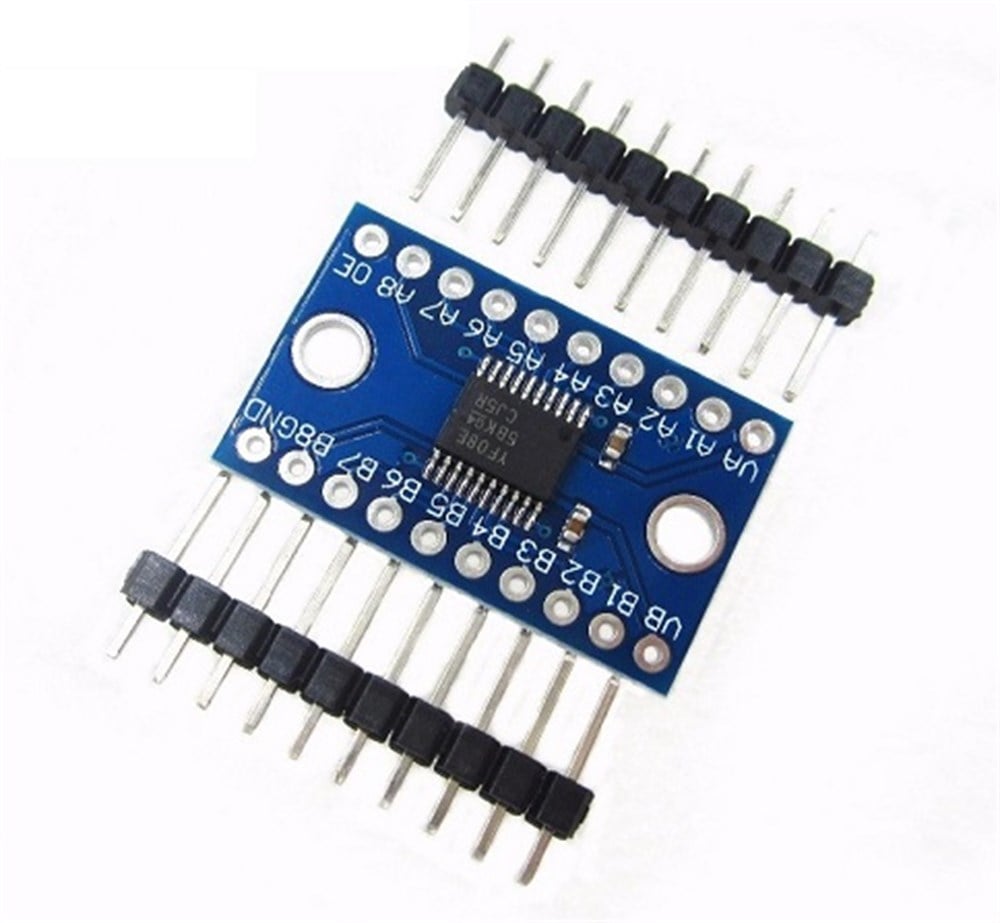

Modül, 2 adet düz erkek header şeridi ile birlikte gelir. Bu header'lar lehimlenerek breadboard üzerinde kullanılabilir ya da uygulamaya göre açılı header'lar veya doğrudan kablo bağlantıları yapılabilir.
