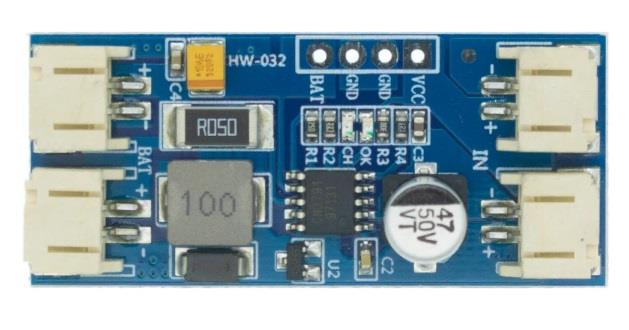

CN3791 12V MPPT Solar Panel Lityum Pil Şarj Modülü (SK752)

CN3791 Modülü bir adet lityum pili şarj etme modülüdür. Güneş panellerinden gelen voltaj ile lityum pili şarj etmektedir.

MPPT (Maksimum güç noktası takibi) özelliği ile bağlanan güneş panellerinin gücü düştüğü zaman CN3791 modülü güneş panelini maksimum güç noktasına çıkartabilmektedir. Bu sayede çıkışta bir değişim yaşanmamaktadır.

CN3791 Modülü çıkış voltajı 3.7V ‘dur. Pil voltajı 4.2V’a ulaştığı sarjı otomatik olarak kesmektedir. Modül üzerinde şarj durumunu ve sarj bitişini gösteren uyarı LED’leri bulunmaktadır. Lityum pili 2A ile sarj etmektedir.

Modül üzerinde, 3 adet solar panel girişi bulunmaktadır. Girişlerin 2 adeti PH2.0-2P konnektöre sahiptir. Diğer girişi ise güneş hücresini çıkışını lehimlemek için kullanılan açık pindir.

Modül üzerinde şarj için 3 adet çıkış bulunmaktadır. Çıkışların 2 adeti PH2.0-2P konnektöre sahiptir. Diğer çıkışı ise pilin giriş kablolarını lehimlemek için kullanılan açık pindir.

• 12V Giriş Voltajı
• 3.7V Çıkış Voltajı, Pil voltajı 4.2V olduğunda çıkış voltajını kesme
• 2Pin PH 2.0/JST Konnektörler
• 2A şarj akımı
• 300KHz PWM anahtarlama frekansı
• 4.2 V Sabit voltaj çıkışı
• 45x20x9.5 mm boyutlarında
• 2 adet kablo ile beraber sağlanmaktadır.
• Çıkış akımı harici direnç takılarak sabit hale getirebilir.
