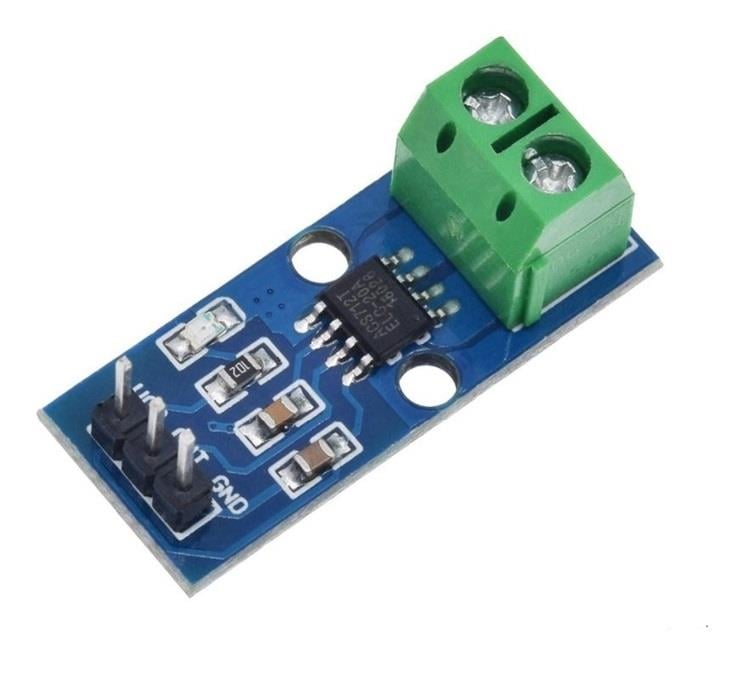

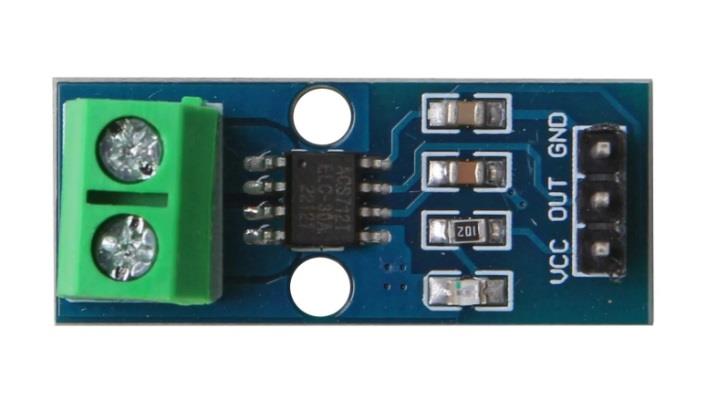

30A Akım Sensör Kartı
5V DC çalışma Gerilimi
Arduino Kartlar ile uyumlu, 90 Derece Pinler lehimlenmiştir.
ACS712 -30A +30A Akım Sensörü, projelerinizi akım ölçümlerini izlemek için önemli bir bileşendir. -30 Amper ile +30 Amper aralığında pozitif ve negatif akımları algılayabilir.
Kart, 5V DC gerilimle çalışır ve akım sensör üzerindeki akım, 0 akım durumunda çıkış voltajı 1/2Vcc (yani 2.5V) olacak şekilde bir çıkış voltajına dönüştürülür. Pozitif akımlar için voltaj, her Amper başına 66mV artar; negatif akımlar içinse her Amper başına 66mV azalır.
+2 Amper akımda çıkış voltajı: (2.5V + (0.066 * 2)) = 2.632 V
-5 Amper akımda çıkış voltajı: (2.5V - (0.066 * 5)) = 2.170 V
Bu sensör, Arduino ve diğer mikrodenetleyici tabanlı projelerinizde güvenilir akım ölçümleri sağlar. Prototiplerinizde farklı bileşenlerle çalışırken, uygulamalarınız için gerekli akımı izlemek önemlidir. Bu sayede, projelerinizde beklenmeyen sonuçlarla karşılaşmazsınız. ACS712 Akım Sensörü, sunduğu sonuçlar ile hobi projelerinizde ve eğitim amaçlı çalışmalarınızda güvenle kullanabileceğiniz bir çözümdür.
Önemli Not: ACS712 Akım Sensörü, yalnızca 30A'ya kadar akım ölçebilir ve Hall etkisi akım algılama yöntemi kullanıldığı için dış manyetik alanlara karşı hassas olabilir. Daha farklı akım aralıklarında ACS712 akım sensörlerini buradan inceleyebilirsiniz.
Model No: ACS712ELC-30B
Çalışma Gerilimi: 5V DC
Ölçüm Aralığı: -30 Amper ila +30 Amper
0A'daki Çıkış Voltajı: VCC/2 (Nominal 2.5V DC)
Hassasiyet: Her Amper için 66mV
Bant Genişliği: 80kHz
Voltaj İzolasyonu: 2.1kVRMS
Direnç: 1.2 mΩ
Boyutlar:
Uzunluk: 31.73 mm
Genişlik: 13.25 mm
Yükseklik: 14 mm

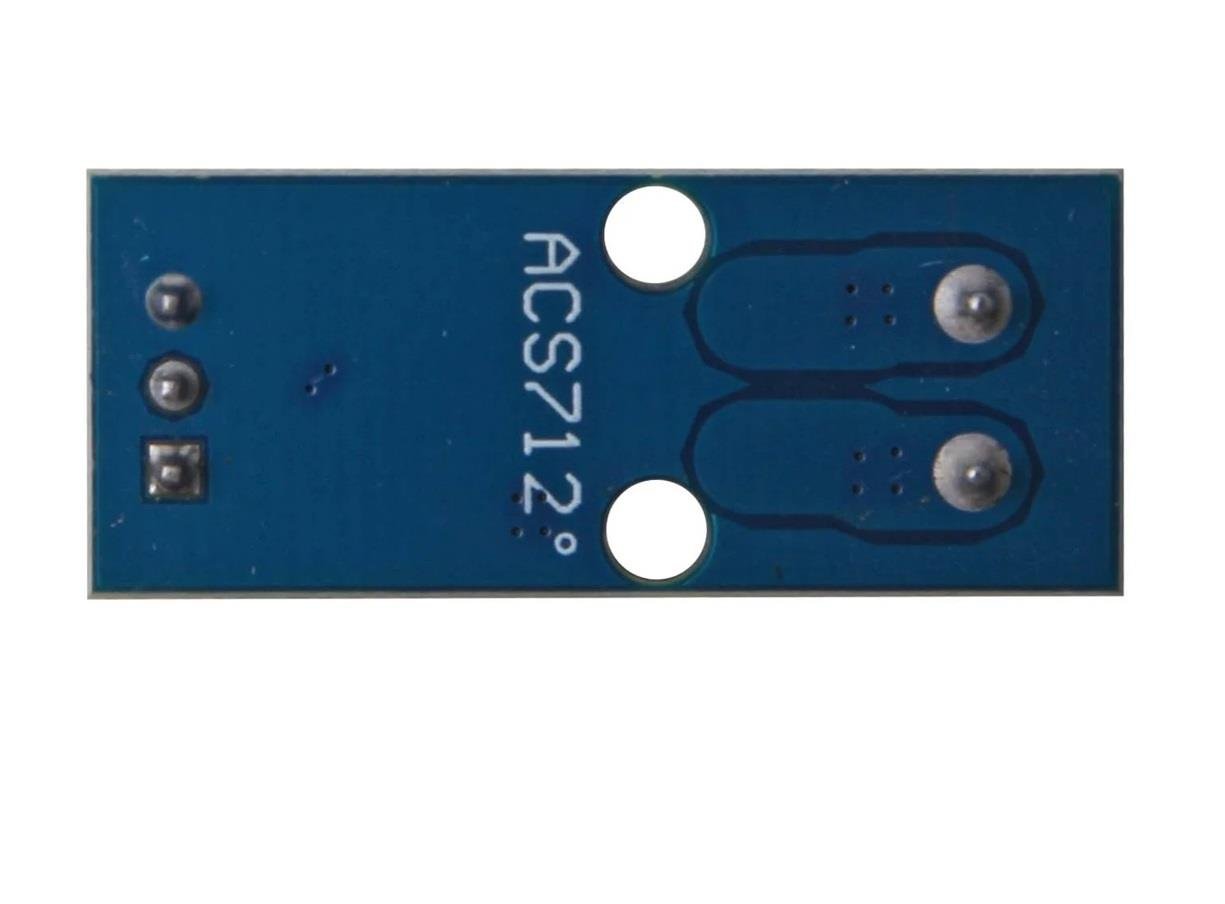

Ağırlık: 2.72 g, Kart üzerinde Akım entegresinin yanında iki adet bağlantı deliği bulunmaktadır.
