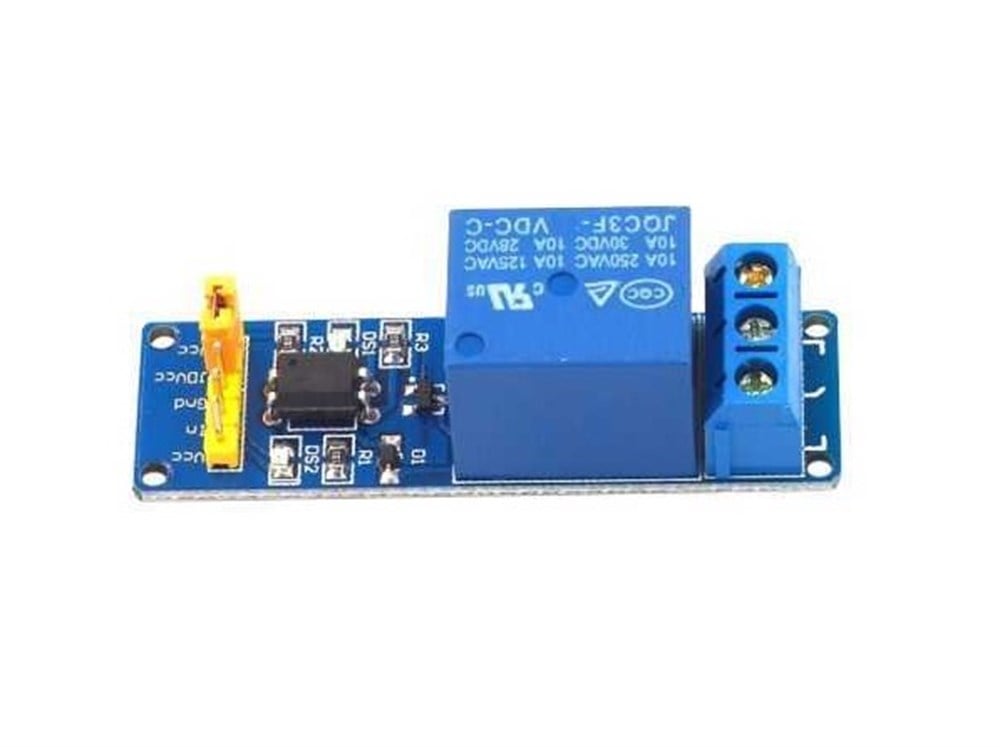

Tek kanal röle modülü üzerinde dahili optokuplör entegresi bulunmaktadır. Diğer tek kanal röle kartlarına istinaden optokuplör istenildiği bypass edilebilmektedir.

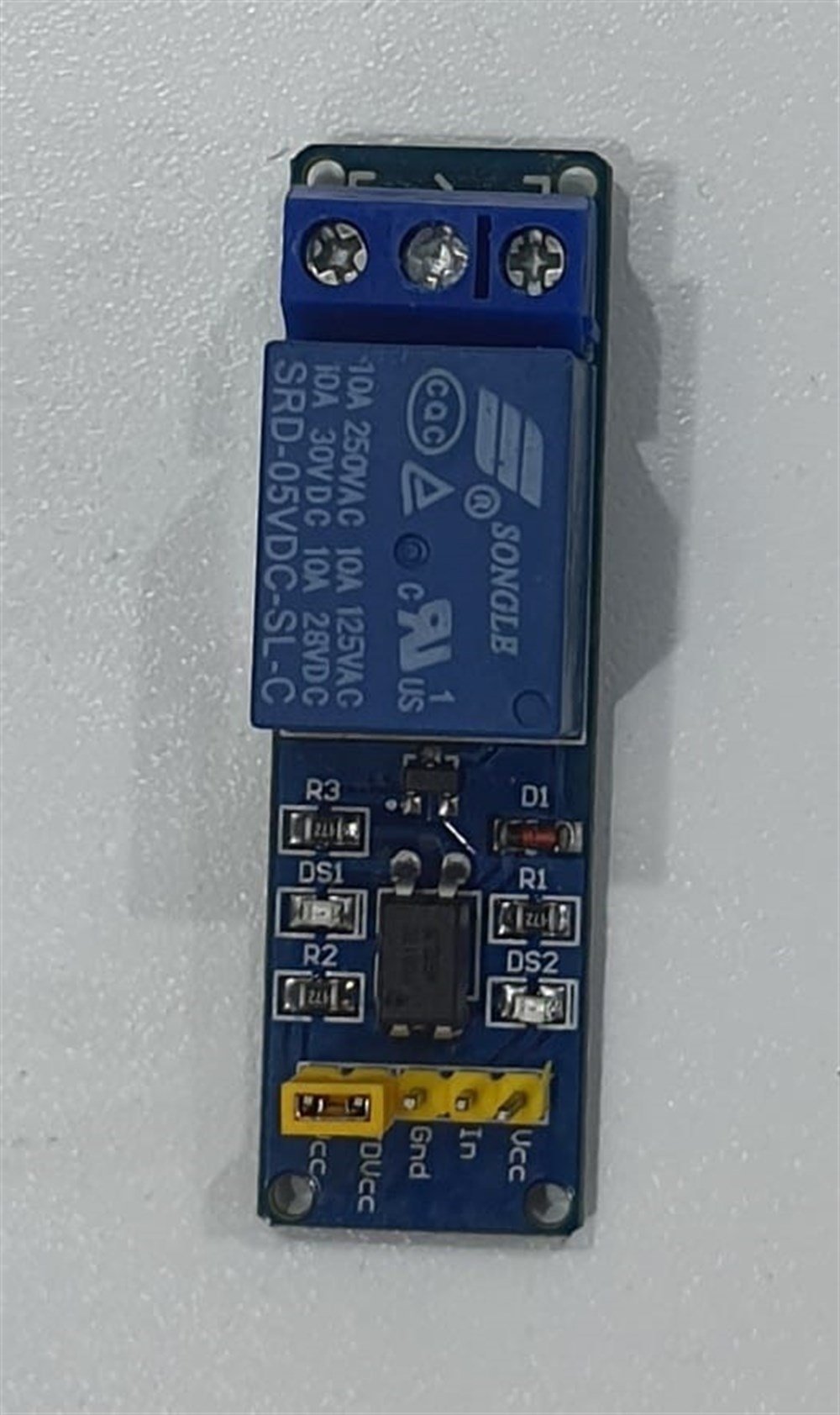

Röle kartı 5 pinlidir. Jumper ile Arduino gibi mikrodenetleyici kartların, devre ile fiziksel olarak bağlı olup olmadığınızı seçmenizi sağlamaktadır.
Jumper JD-VCC ve VCC pinlerine takıldığı zaman röle elektromıknatısı doğrudan mikrodenetleyici kartlar üzerinden güç alır. Bu durumda röle modülü, Arduino gibi mikrodenetleyici kartlar ile fiziksel olarak birbirinden izoleli değildir.
Jumper çıkarıldığı zaman röleyi beslemek için harici güç kaynağı gerekmektedir. Bu durumda röle JD-VCC pininden beslenmelidir. Bu durumda modül üzerinde bulunan optokuplör sayesinde röle modülü ile mikrodenetleyici kartlarınız fiziksel olarak birbirinden izolelidir.
