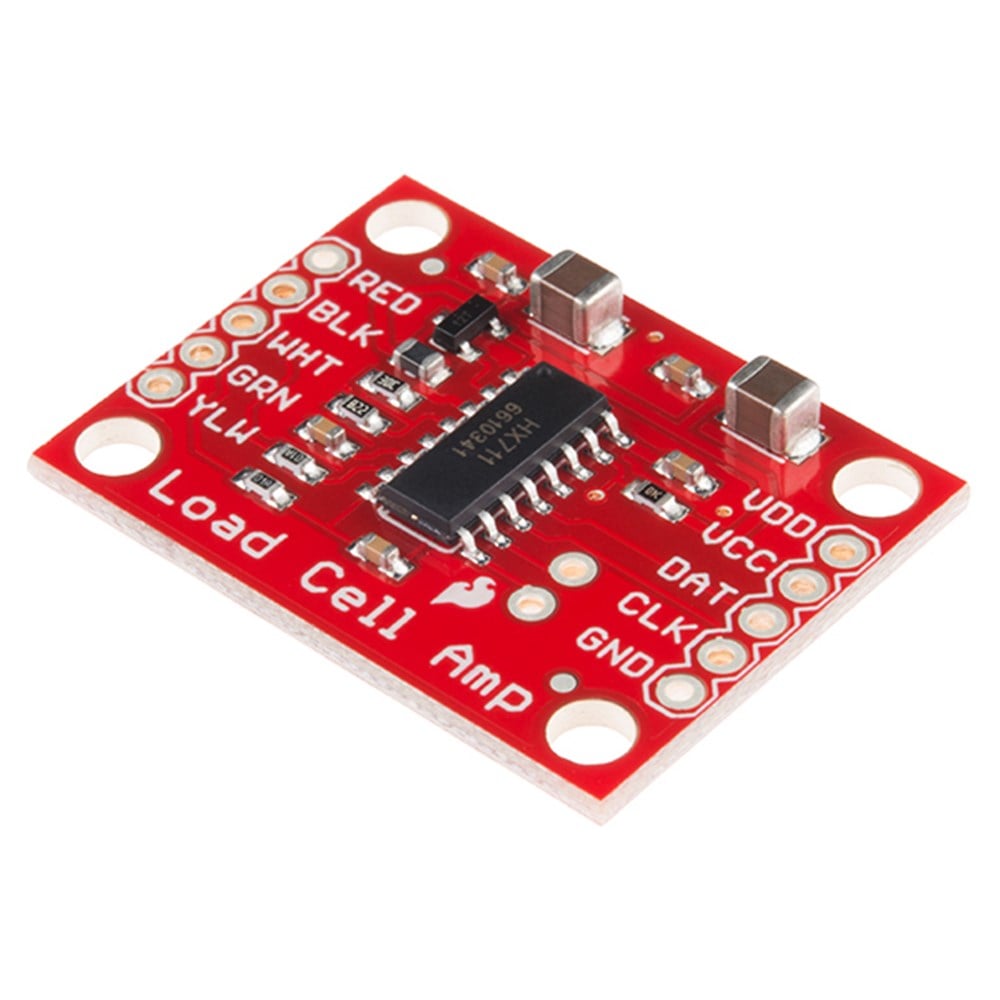

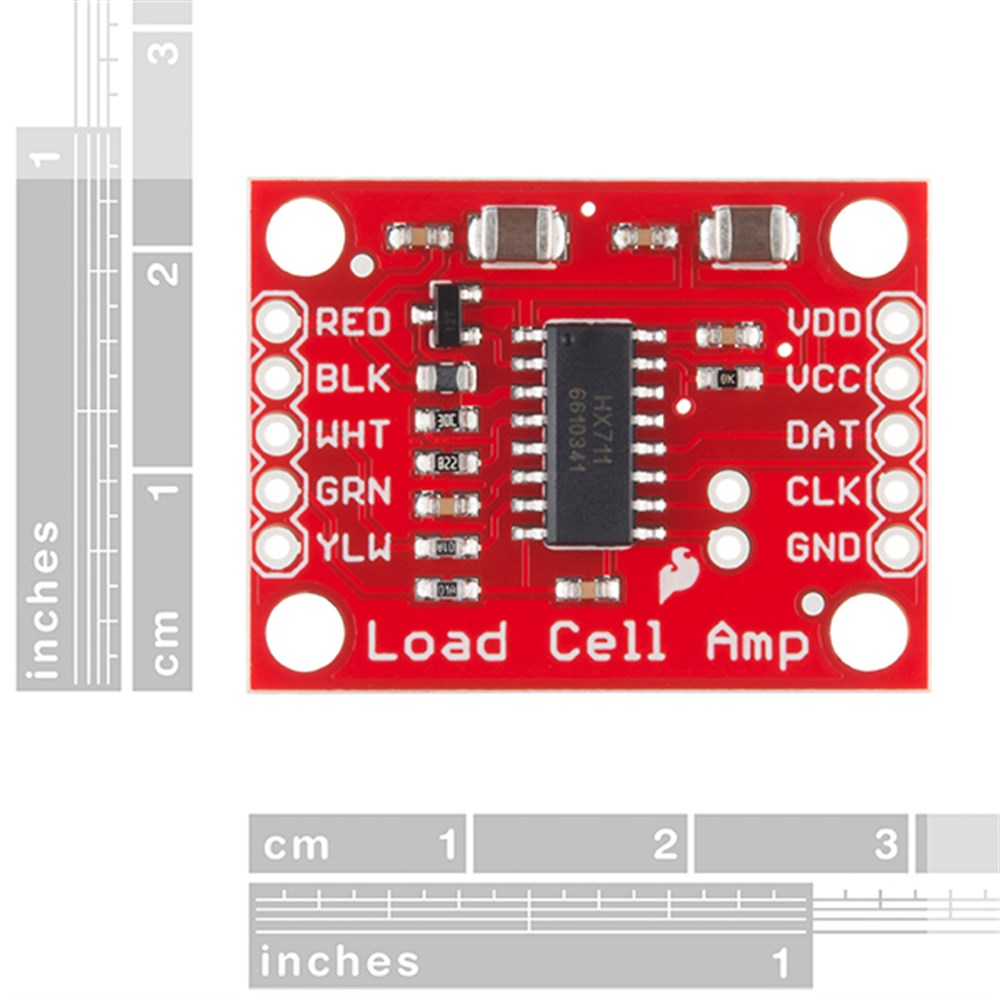

Sparkfun HX711 Yük Hücresi Yükseltme Kartı- SEN-13879 (SN879)

Sparkfun HX711 Yük Hücresi Yükseltme Kartı, ağırlığı ölçmek için yük hücrelerinden gelen verileri kolayca okumasını sağlamaktadır. HX711 Kartınızı, mikro denetleyicilere bağlayarak yük hücresindeki direnç değişikleri okunmaktadır. Bu sayede basit kalibrasyon ayarları yapılarak çok doğru ağırlık ölçümleri elde edilebilmektedir.

Sparkfun HX711 Kartı, Data ve Clock hattı üzerinden haberleşmektedir.

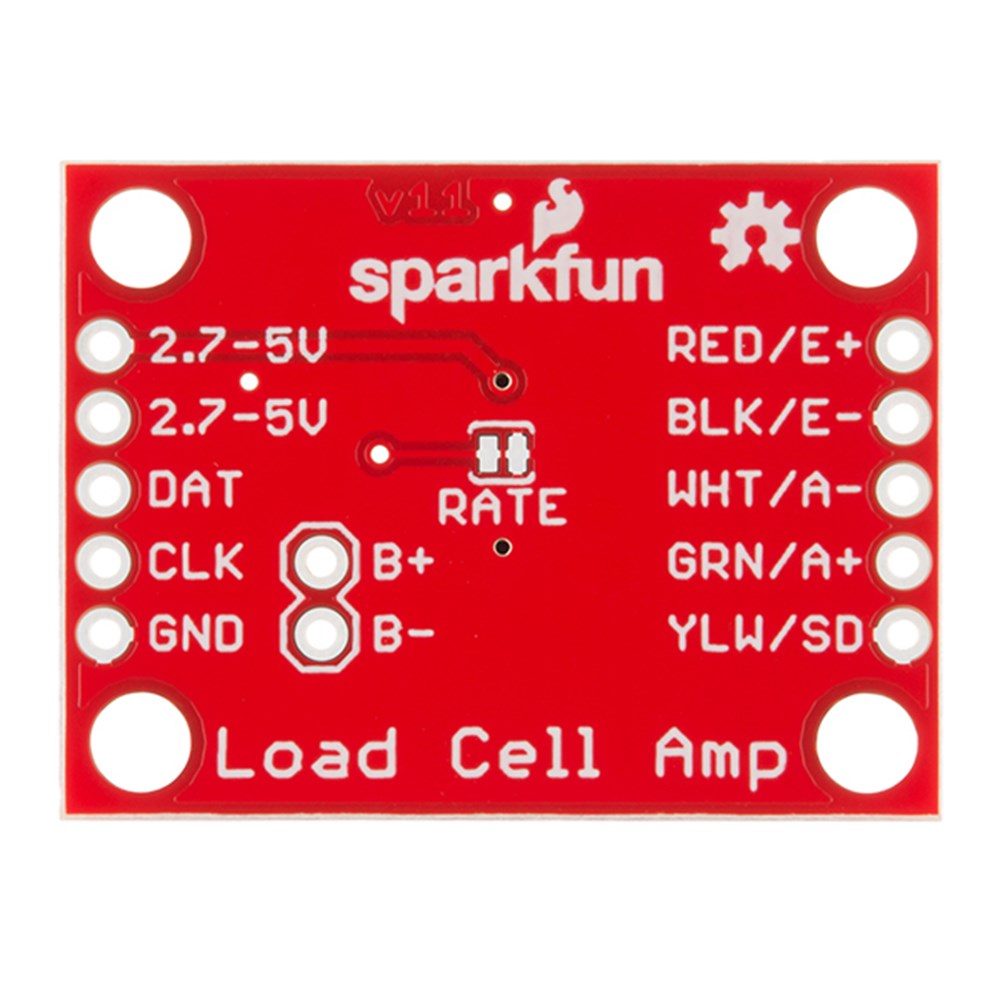

Yük hücreleri, HX711 kartına bağlanmak için 4 telli Wheatstone köprü metodu kullanılmaktadır. Dört telli yöntemde tel renkleri genellikler kırmızı, siyah, beyaz, yeşil ve sarıdır.

• Kırmızı Renk genelde VCC veya Excitation+ (Uyarım pozitif) simgeler
• Siyah Renk genelde GND veya Excitation - (Uyarım negatif) simgeler
• Beyaz renk Amplifier – (Yükseltici negatif), Sinyal – ya da Çıkış –
• Yeşil renk Amplifier + (Yükseltici pozitif), Sinyal + ya da Çıkış +
• Sarı renk ise toprak hattıdır. Sarı renk şase olarak da bilinmektedir ve elektrostatik enerjiden korumak için topraklanmalıdır.


• 2.7V ile 5V arasında çalışma
• 1.5 mA’den düşük çalışma akımı
• 10SPS veya 80SPS seçilebilir çıkış hızı

Github Kodlar ve Şemalar

Github Kütüphanesi
