S13V25Fx serisi anahtarlamalı voltaj regülatörleri, DC-DC regülatör yada SMPS – anahtarlamalı mod güç kaynakları olarak da adlandırılmaktadır. Hem daha yüksek hem de daha düşük giriş voltajlarını sabit bir çıkış voltajına dönüştürmektedir.

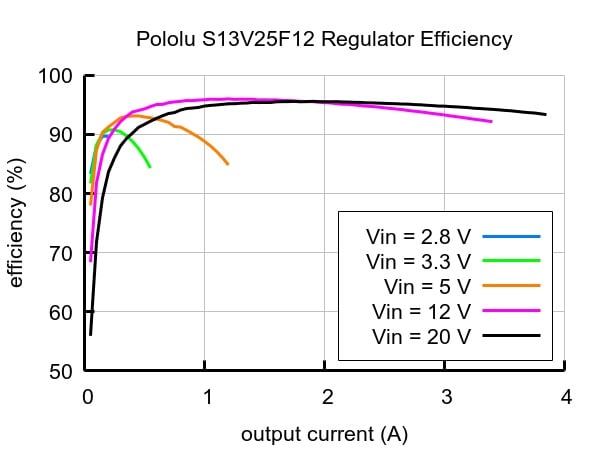

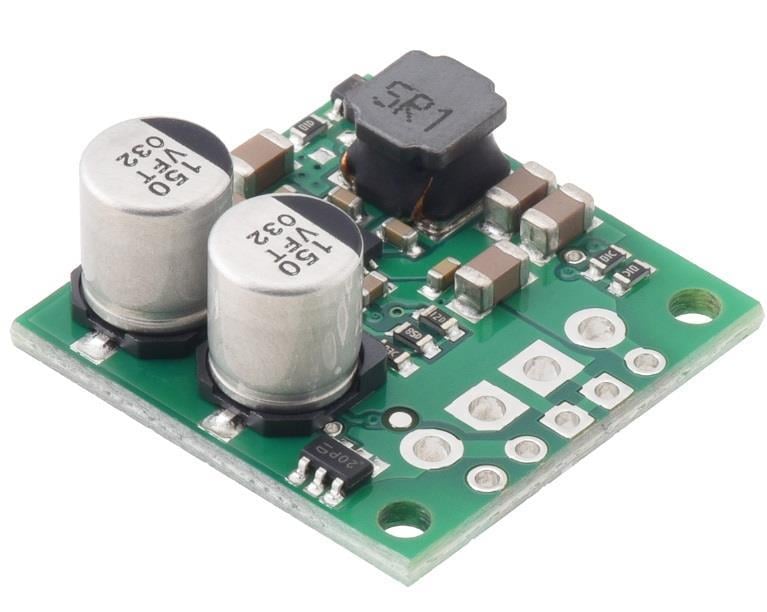

Pololu PL4984 12V, 2.5A Step-Up/Step-Down Voltaj Regülatörü S13V25F12, 2.8V ile 22V giriş voltajını 12V çıkış voltajına dönüştürmektedir. Giriş voltajına göre %85 üzeri verimlilikle çalışmaktadır ve sürekli akım çıkışı 0.5A ile 3A arasındadır.
Pololu PL4984 12V, 2.5A Step-Up/Step-Down Voltaj Regülatörü S13V25F12 çıkış akımı, giriş voltajına göre 0.5A ile 3A arasında sürekli olarak sağlanabilmektedir.
S13V25F12 voltaj regülatörü, giriş voltajındaki geniş esneklik sayesinde özellikle, ilk başlangıç pil voltajının zamanla düşmeye başlamasına rağmen çıkış voltajını sabit tuttuğundan dolayı, bu tip kullanım alanlarında kullanılması uygundur.
Pololu PL4984 12V, 2.5A Step-Up/Step-Down Voltaj Regülatörü S13V25F12, düşük voltaj kilitlemesi, çıkış aşırı voltaj koruması, aşırı akım koruması ve 20 V’a kadar ters voltaj korumasına sahiptir. Ayrıca termal kapatma özelliği de bulunmaktadır bu sayede aşırı ısınmadan kaynaklı hasarlar önlenmiş olmaktadır. Soft start – Yumuşak başlatma özelliği ile ani akım sınırlanmaktadır ve çıkış voltajı kademeli olarak yükselmektedir.

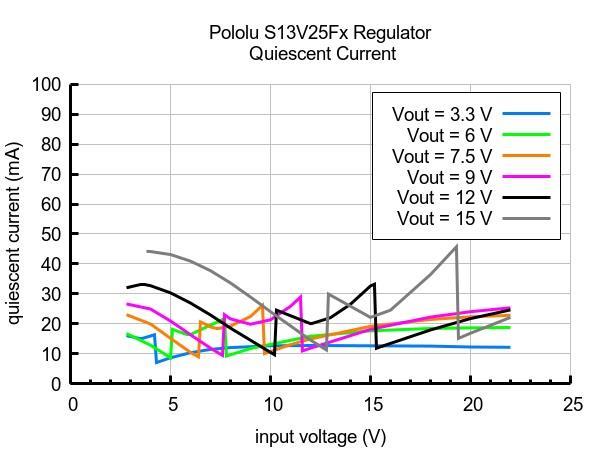

S13V25F12 Regülatör üzerinde enable pini bulunmaktadır. Enable Pini düşük konuma getirilerek regülatör uyku konumuna geçirilebilir. Enable Pini 1V ile 1.2V arasında etkinleştirilebilmektedir. Uyku modunda, regülatör minimum güç tüketimine geçer. Bu durumda, EN pimi düşük seviyede olduğundan, regülatörün ana işlevleri kapatılır ve sadece önemli koruma ve izleme devreleri aktif kalır. Uyku modunda 5mA ile 15mA arası akım çekmektedir. Kart devre dışı bırakıldığında VIN üzerindeki volt başına 2 µA ila 10 µA'ya düşürülebilir.

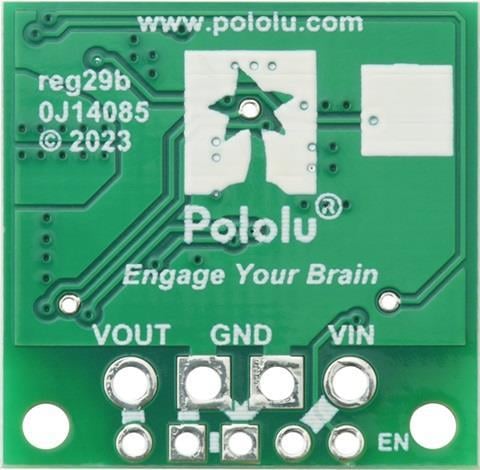

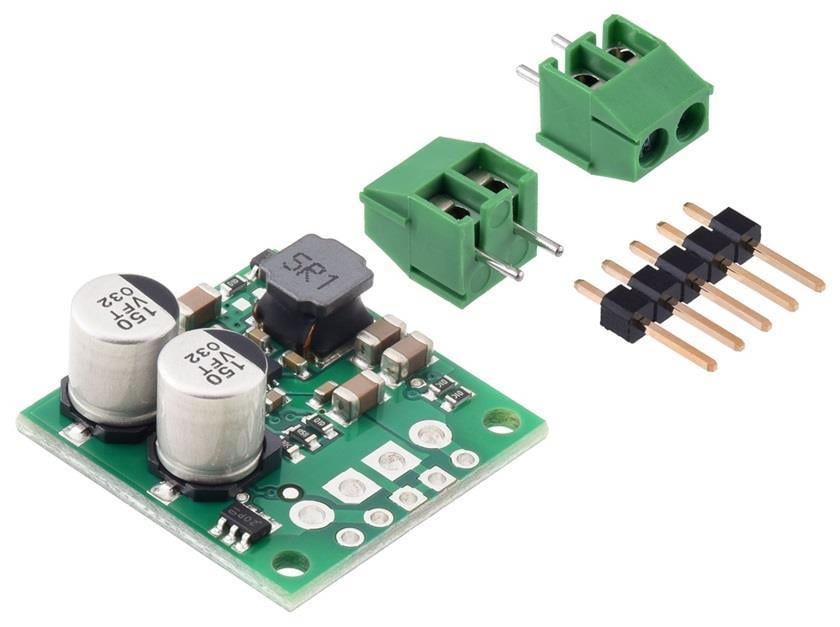

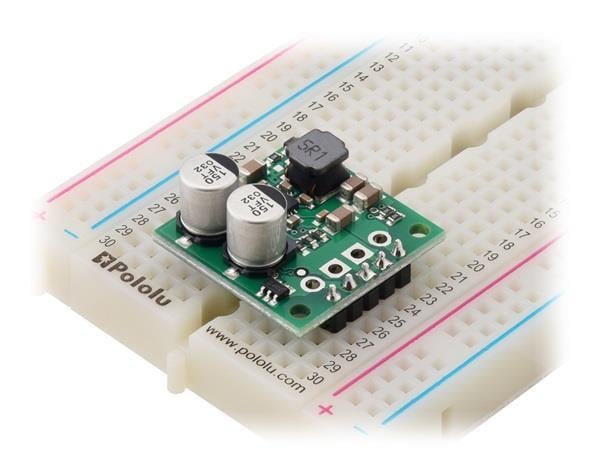

Pololu PL4984 12V, 2.5A Step-Up/Step-Down Voltaj Regülatörü S13V25F12, üzerinde breadboarda bağlantı için 5 adet pin bulunmaktadır. İstenirse headerlar kart üzerine lehimlenerek breadboard üzerinde kullanılmaktadır.

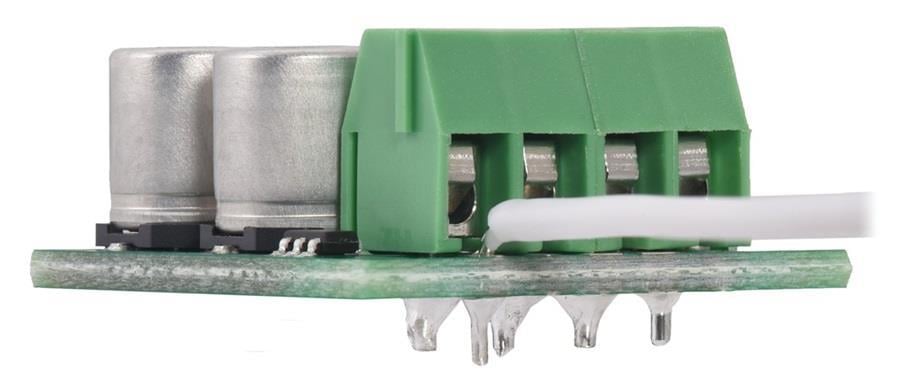

Ayrıca kart üzerinde 2 adet 2pin 3.5mm klemens bağlantı bulunmaktadır. Klemens bağlantıları yapıldığında header lehimlemesi yapılamamaktadır. Ayrıca klemens bağlantılı kullanımda Klemens girişlerinde Enable girişi bulunamamaktadır. Enable pinini kullanmak için harici bir kablo enable pinine lehimlenebilir.
