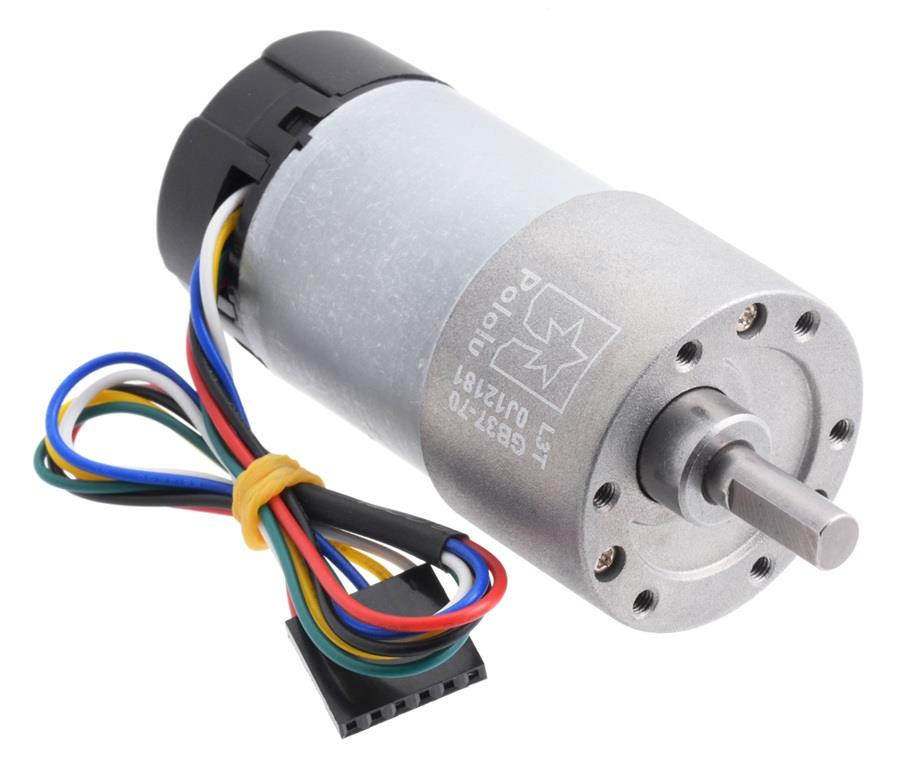

Pololu 4754 70:1 Redüktörlü DC Motor 37Dx70L mm 12V 64 CPR Enkoderli (Helisel Pinion) (PL4754)

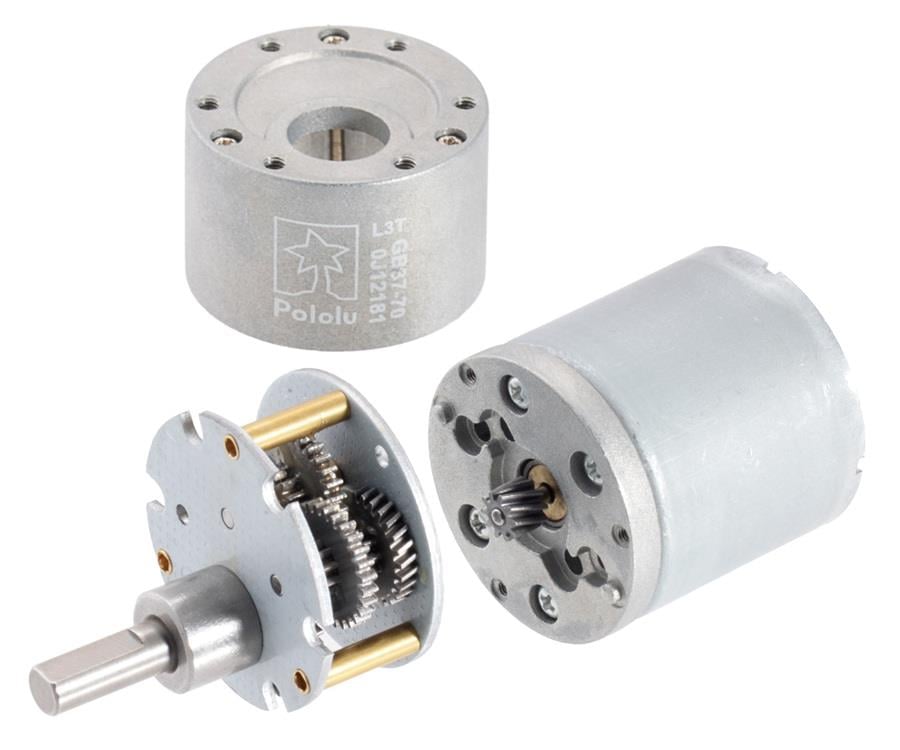

Pololu 4754, 12V yüksek güçlü fırçalı DC motor ile 70:1 metal dişli kutusunun birleşiminden oluşan kompakt ve güçlü bir DC redüktörlü motordur. 64 CPR enkoder ile donatılmıştır ve motor mili dönüşünü hassas bir şekilde ölçerek 4480 sayım/devir sağlar. Helisel dişli içeren birinci kademe, motorun daha sessiz çalışmasını ve verimliliğin artmasını sağlar

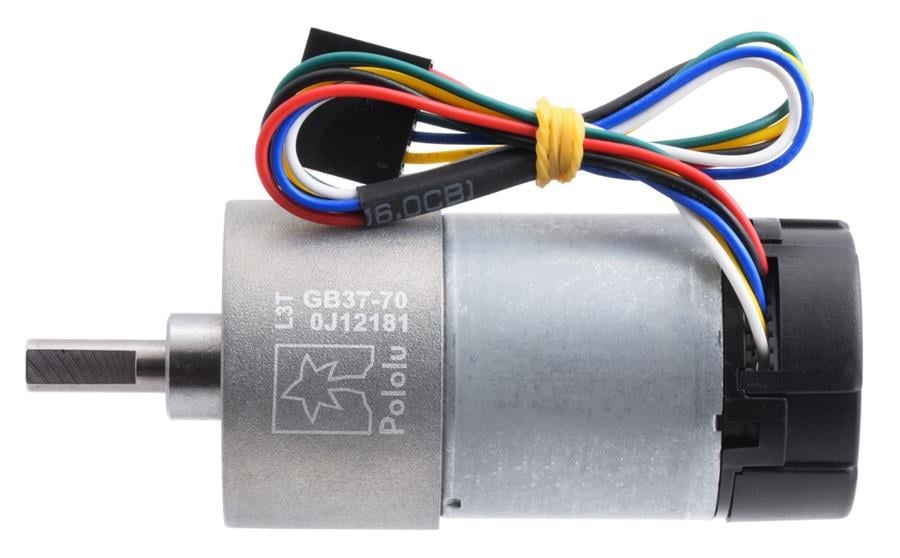

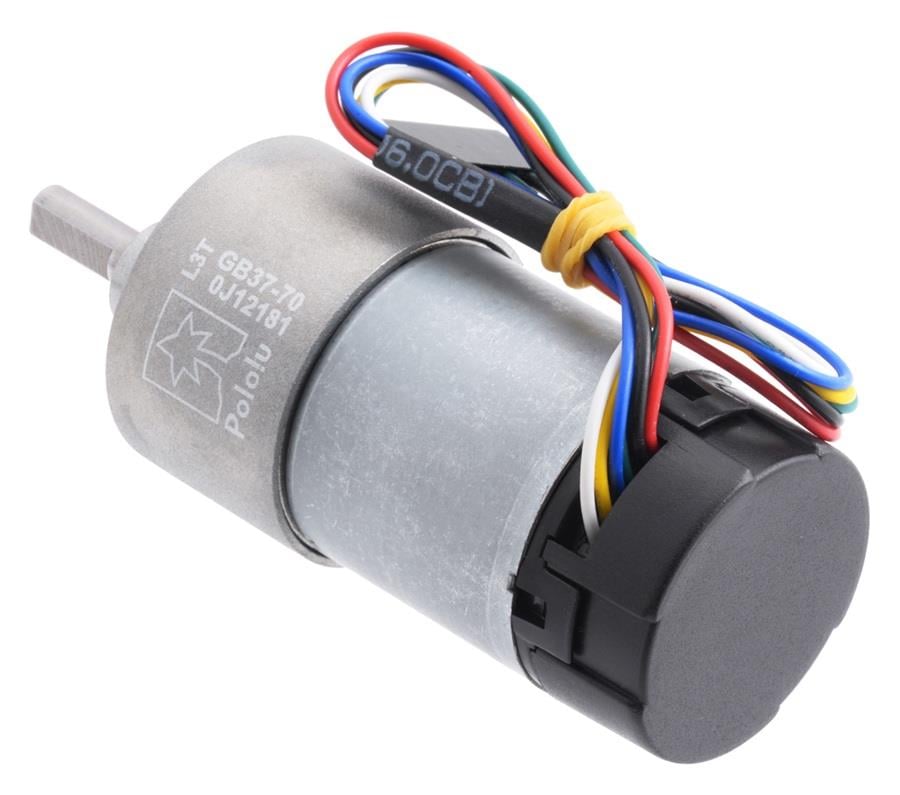

Motorun 37 mm çapında silindirik bir gövdesi, 6 mm çapında D şeklinde çıkış mili bulunur ve mil uzunluğu 16 mm’dir. Motor Uzunluğu 70mm’dir. 150 RPM yüksüz hızı, 27 kg·cm tork, 5.5 A stall akımı ile yüksek performans sunar. Hall effect enkoder, iki kanallı iki fazlı çıkış ile hız ve yön algılama sağlar ve 3.5V - 20V giriş voltajı ile çalışır.

Bu metal dişli motor, robotik projeler, endüstriyel otomasyon, hassas yönlendirme sistemleri ve yüksek tork gerektiren uygulamalar için idealdir

• 12V yüksek güçlü fırçalı DC motor
• 70:1 metal dişli kutusu
• 64 CPR encoder (4480 sayım/devir gearbox çıkışı)
• 150 RPM boşta, 27 kg·cm stall tork, 5.5A stall akımı
• Hall Effect Encoder ile hassas hız ve yön algılama
• 6 mm çapında D-şekilli çıkış mili
• 20 cm uzunluğunda enkoder kablosu
• Endüstriyel ve robotik projeler için uygun kompakt tasarım


• Gövde Ölçüleri: 37D x 70L mm (Uzunluk, gearbox plakasından encoder kapağına kadar ölçülmüştür, çıkış mili dahil değildir.)
• Ağırlık: 205 g
• Mil Çapı: 6 mm (D-şekilli çıkış mili)
• Dişli Oranı: 70:1
• Maksimum Çıkış Gücü: 10 W
• Kablo Uzunluğu: 20 cm
• 12V Boşta Çalışma Hızı: 150 RPM
• 12V Boşta Çalışma Akımı: 0.15 A
• 12V Stall Akımı: 5.5 A (Stall durumunda motor hasar görebilir, teorik olarak hesaplanmıştır.)
• 12V Stall Torku: 27 kg·cm
• 6V Boşta Çalışma Hızı: 73 RPM
• 6V Boşta Çalışma Akımı: 0.15 A
• 6V Stall Akımı: 3.0 A
• 6V Stall Torku: 16 kg·cm
• 12V Maksimum Verimlilik: %52
• Maksimum Verimlilikte Hız: 130 RPM
• Maksimum Verimlilikte Tork: 3.2 kg·cm
• Maksimum Verimlilikte  Akım: 0.68 A
• Maksimum Verimlilikte  Çıkış Gücü: 4.2 W

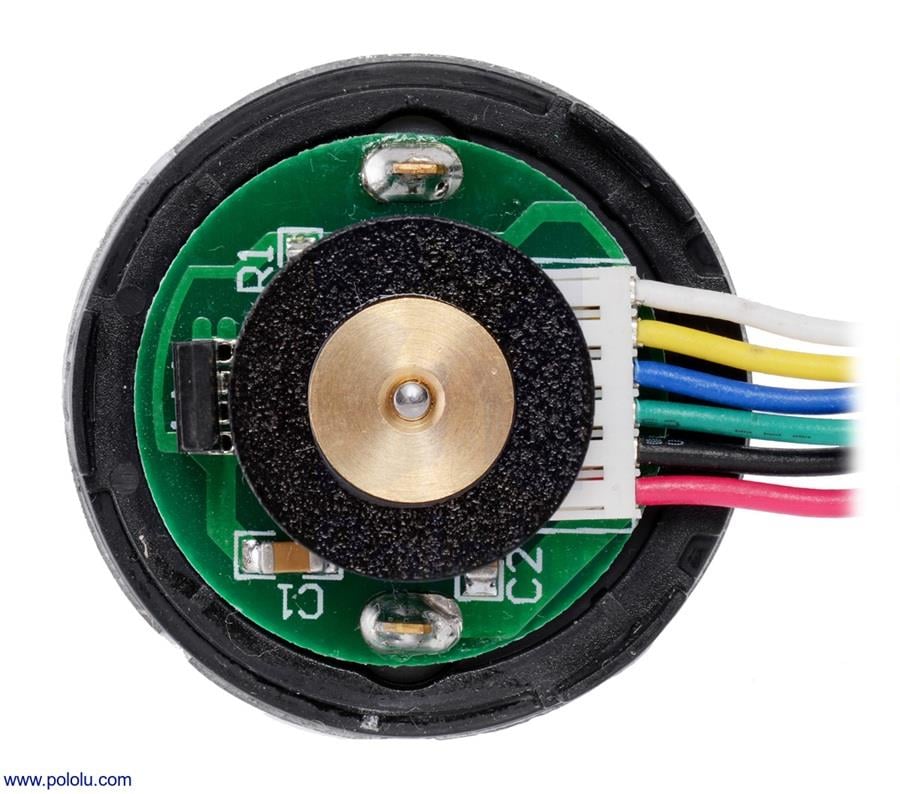

• Enkoder Türü: Hall Efekt İki Fazlı Enkoder
• Enkoder Çözünürlüğü: 64 CPR (motor mili) – 4480 CPR (gearbox çıkış mili)
• Enkoder Voltaj Aralığı: 3.5V - 20V
• Enkoder Çıkışları: A & B (Quadrature, 90° faz farkı ile kare dalga sinyali üretir)

• Kırmızı: Motor gücü (+)
• Siyah: Motor gücü (-)
• Yeşil: Encoder GND
• Mavi: Encoder Vcc (3.5V - 20V)
• Sarı: Encoder A çıkışı
• Beyaz: Encoder B çıkışı
