LED Döner Fener Lehimleme Kiti (KU459)

Bu kit öğrencilerin hem eğlenerek hem de öğrenerek lehimleme becerilerini geliştirmeye olanak sağlamaktadır.


• Teknoloji ve el işçiliğini birleştirir, kullanıcıların kendi LED fenerlerini monte etmelerine olanak tanır. Lehimleme becerilerini geliştirir
• Gyroskopik hareket, görsel olarak etkileyici bir döner ışık efekti sağlar.
• Lehimleme ve montaj deneyimi sunar, her beceri seviyesine uygundur.

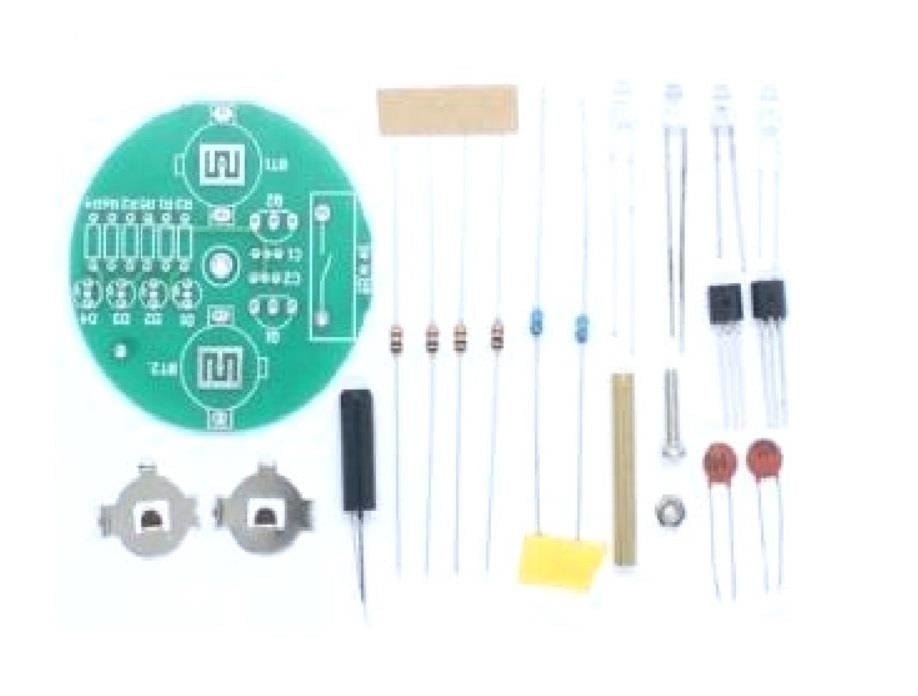

• 2 adet Kapasitör 0.1 uF (104)
• 4 adet 1/4W Direnç (1K)
• 2 adet 1/8W Direnç (1M)
• 2 adet S8050 Transistör
• 2 adet Pil Yuvası (Pil Dahil değildir)
• 4 adet LED
• Vida ve Somun
• 1 adet Tırtıklı Bakır Sütun
• 1 adet PCB Kartı


• 1 adet S1 sarsıntı anahtarı
• 2 adet 8050 transistör (Q1 ve Q2)
• 4 adet LED (D1, D2, D3, D4)
• 6 adet direnç (R1, R2, R3, R4, R5, R6)
• 2 adet kapasitör (C1 ve C2)
• Vidalar, somunlar ve bakır bağlantı elemanları

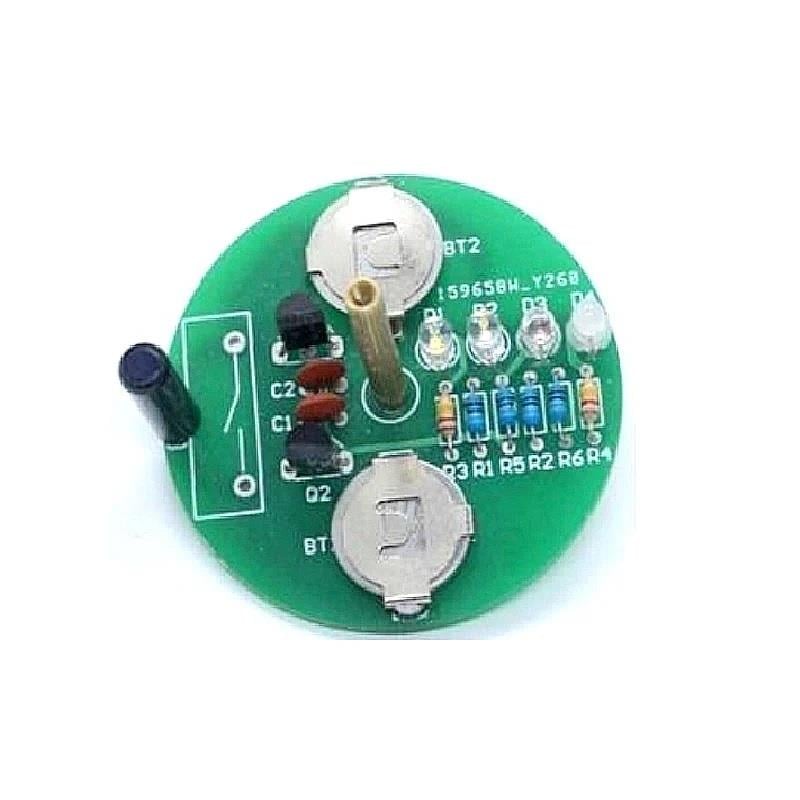

İlk başta pil kapaklarını lehimleyin. Aşağıdaki bütün işlemler bittikten spnra  BT1 ve BT2 bellirtilen yerlere CR1220 pillerini takınız. Bu sayede pi seri bağlayarak 6V’luk bir güç kaynağı oluşturun.


Anahtarın (S1) Kurulumu:

S1 titreşim anahtarını devreye yerleştirin. Bu anahtar, titreşim, sarsınrı veya döndürme ile devreyi aktif hale getirir.


LED ve Dirençlerin Bağlantıları:

LED'leri belirtilen noktalara yerleştirin ve her bir LED'e 1K'lık dirençleri (R1, R2, R5, R6) bağlayın. R3 ve 45 1M dirençleri ise Q1 ve Q2 transistörlerine bağlanarak osilasyonu destekler.


Kapasitörlerin Bağlantıları:

C1 ve C2 kapasitörlerini Q1 ve Q2 transistörleri arasına bağlayın. Bu kapasitörler, osilasyon hızını ve LED'lerin yanıp sönme sıklığını kontrol eder.


Transistörlerin Bağlantısı:

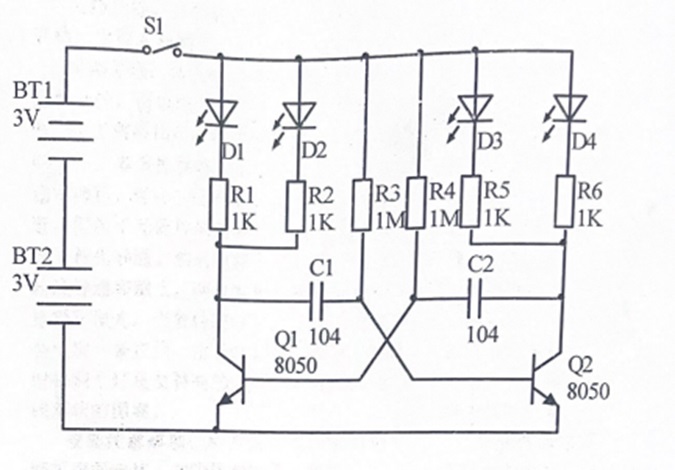

Q1 ve Q2 transistörlerini devre şemasına uygun olarak bağlayın. Transistörler, devredeki akımı kontrol eder ve LED’lerin yanıp sönmesini sağlar.


Vida ve Somun Bağlantıları:

Devreyi vidalar ve somunlar yardımıyla sabitleyin. Bakır somunlar ve vidalar, devreyi sıkıca yerinde tutarak düzgün çalışmasını sağlar. Vida yüksekliği, montaj sırasında ayarlanabilir.


Devre Fonksiyonu:

Bu devre bir osilatör devresi olarak çalışır. İki transistör (Q1 ve Q2), LED'lerin sırayla yanıp sönmesini sağlar. Kapasitörler (C1 ve C2), şarj ve deşarj süreci ile devrenin osilasyonunu kontrol eder, bu da LED'lerin sırayla yanıp sönmesine olanak tanır. S1 titreşim anahtarı devreyi aktif hale getirir, böylece LED'ler belirli bir sırayla yanıp söner ve döner bir ışık efekti oluşturur.

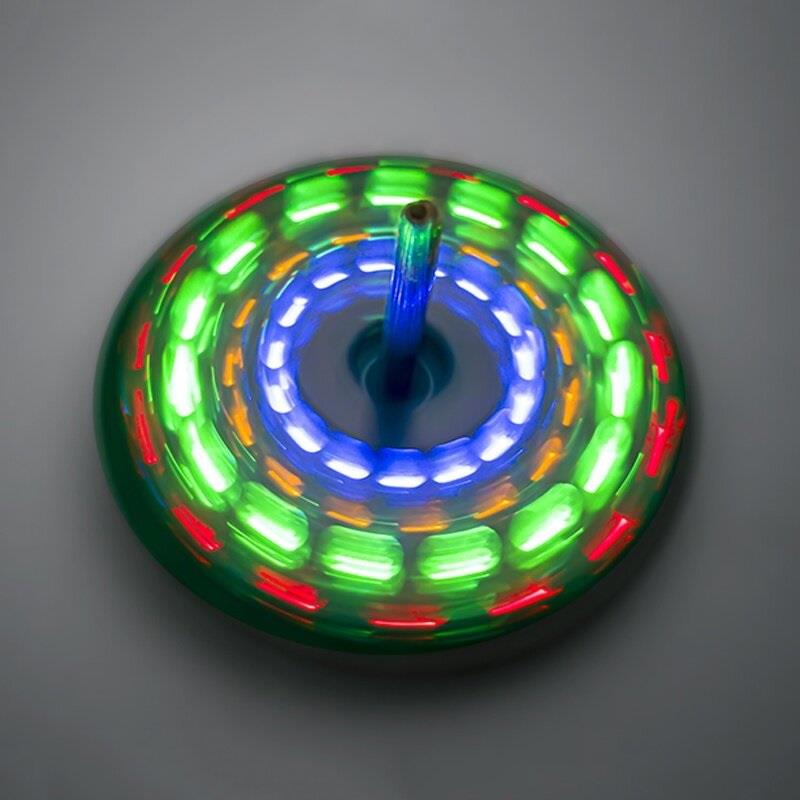

Bu proje, montaj ve lehimleme pratiği yapmak isteyenler için hem eğlenceli hem de öğretici bir deneyim sunar. Tamamlandıktan sonra, döner bir LED feneri ortaya çıkar ve bu fener, gyroskopik hareketiyle görsel olarak büyüleyici bir etki yaratır.
