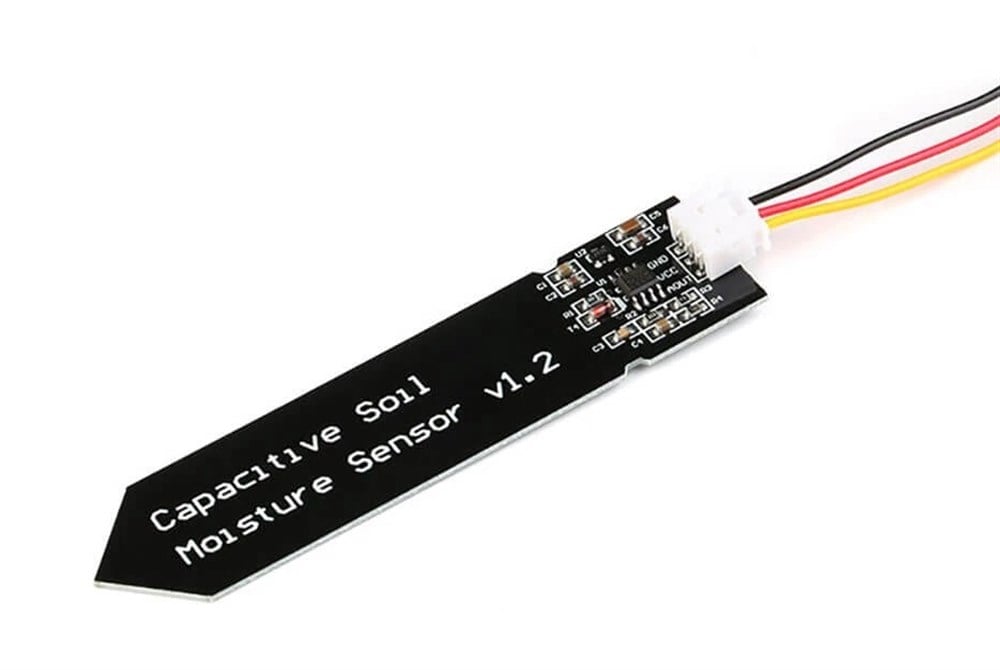

Kapasitif Nem Ölçer diğer nem ölçerler gibi dirençli algılayıcı yerine kapasitif algılama ile toprak nemini ölçmektedir. Sensörde kullanılan malzeme korozyona dayanıklı ve uzun ömürlüdür. Kapasitif Nem Ölçer Modülü üzerinde voltaj regülatörü bulunmaktadır. Bu sayede 3.3V ile 5V arasında çalışmaktadır. Analog çıkışı sayesinde Arduino gibi mikrodenetleyici kartlar ile beraber kullanılmaktadır. Raspberry Pi uygulamaları için ADC – analog Dijital çevirici ile beraber kullanılmalıdır
Sensörü ilk kullanımında yada çok uzun süre kullanmadığınız durumlarda kalibrasyon yapmanız gerekmektedir.
1. Seri Port Monitörü açınız ve Baud Rate bölümünü 9600 olarak ayarlayınız
2. Sensör hava ile temas halinde iken boundary değerini kayıt/not ediniz. Bu değer kuru haldeki değerdir. (Air Value Değeri)
3. Sensörünün yarısına kadar suya daldırınız. Sensörde su koruması bulunmamaktadır bu yüzden elektronik komponentlere su gelmemesine dikkat ediniz. Ölçtüğünüz değeri kayıt/not ediniz. Bu değer tamamen nem haldeki yani su haldeki %100 Nem değerinizdir. (Water Value Değeri)
4. Kuru ve Su haldeki değeri birbirinden çıkartıp 3’3 bölünüz ve bu değerlere göre kuru, ıslak ve nemli aralıkları bulunuz.
5. Bu değerleri aşağıdaki Arduino IDE üzerinde AirValue ve Water Value bölümlerine yazınız
const int AirValue = 520; // 520 değerini İlk ölçtüğünüz kuru haldeki ölçüm değeri ile değiştiriniz.
const int WaterValue = 260; //260 değerini su içerisindeki ölçtüğüniz değer ile değiştiriniz
int intervals = (AirValue - WaterValue)/3;
int soilMoistureValue = 0;
Bu değerler kapsamında ;
Not çok sulu, çok kuru, ideal vb. değerleri kodlardan ayarlayabilirsiniz.
