Holybro PM03D Güç Modülü (BR487)

0.0
Marka : Holybro
Fiyat : ₺3.904,27  + KDV
KDV Dahil : ₺4.685,13

60A nominal Akım

164A Maksimum Akım algılama sensörü

I2C Dijital protokol ile akım ve batarya ölçümü

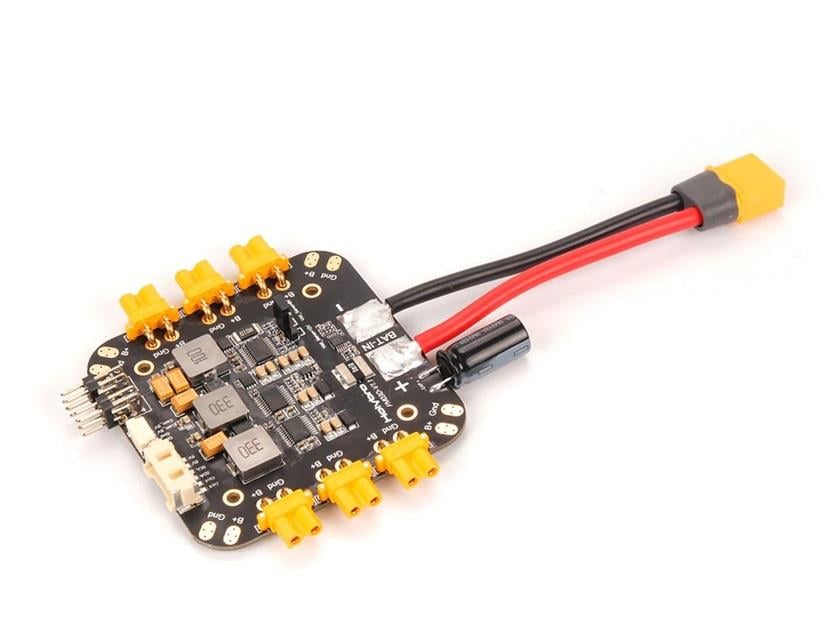

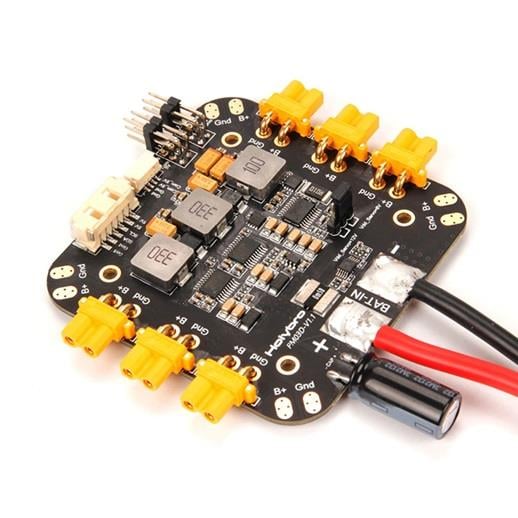

Holybro PM03D Dijital Güç Modülü

PM03D, akım tüketimi ve batarya gerilimi ölçümlerini I2C dijital protokolü üzerinden sağlayan bir güç modülüdür. Bu özellikleri, 6 pinli 2.00mm CLIK-Mate kablosu aracılığıyla iletilir. Bu modül, I2C güç izleyicisi kullanan uçuş kontrol cihazlarıyla uyumlu olacak şekilde tasarlanmıştır, örneğin Pixhawk 5X, Pixhawk 6X ve FMUv6X üstü uçuş kartları ile beraber kullanılmaktadır.


Tak ve kullan özelliği, QGroundcontrol ve Mission Planner için ek bir kurulum gerektirmez.


Motor ESC bağlantıları için XT30 konnektörler ile beraber gelmektedir. İstenirse lehim padleri üzerinden de ESC’ler lehimlenebilmektedir.


Üzerinde dahili voltaj regülatörleri bulunmaktadır. İki adet 5.2V regülatöre sahiptir. İstenirse 1 adet 8V/12V voltaj regülatörü olarak da kullanılabilir.


5V çıkış portu bulunmaktdır. Bu sayede harici modüllerin beslemesi yapılabilmektedir.


Holybro PM03D Dijital Güç Modülü Teknik Özellikleri

  • Maksimum Giriş Gerilimi: 6S pil
  • Nominal Akım: 60A
  • Maksimum Akım: 120A (<60 Saniye)
  • Maksimum Akım Algılama: 164A
  • 2 adet 5.2V voltaj çıkışı (Seçilebilir istenirse 8V/12V çıkış olarak kullanılabilir)
  • Lehimlenmiş XT30 konnektörler (ESC ve Batarya Voltajı kullanan cihazlar için)
  • Her köşede toplam 4 adet lehim padleri (ESC ve Batarya Voltajı kullanan cihazlar için)
  • 4 pin JST-GH konnektörlü 5C çıkış
  • Uçuş Kontol Kart gücü için 2.00 Clik-Mate konnektörlü güç çıkışı
  • Batarya bağlantısı için lehimlenmiş 12AWG kablo ve XT60 konnektör
  • 84*78*12mm Boyutlar
  • 45x45 mm montaj alanı
  • 59gr ağırlık

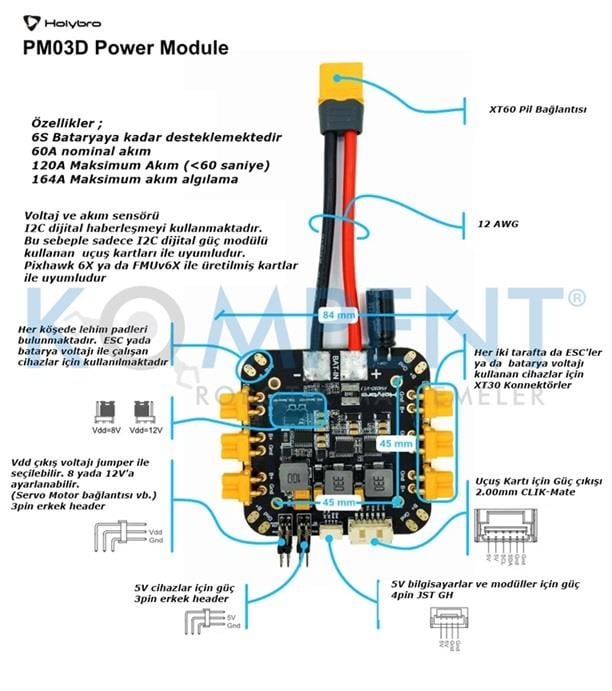

Holybro PM03D Dijital Güç Modülü Bağlantıları

  • XT-60: Pil bağlantısı
  • XT-30: Motor ve harici  cihaz bağlantısı (batarya gerilimi)
  • Her köşede lehim noktaları (batarya gerilimi)
  • CLIK-Mate 2.0mm: Uçuş kontrol cihazı için (5.2V/3A bağımsız BEC)
  • JST GH 4pin: (5.2V/3A, 5.2V üç sıralı pin başlığı ile paylaşılan BEC)
  • 2x Üç sıralı pin başlığı (5.2V/3A, JST GH 4pin ile paylaşılan BEC)
  • 2x Üç sıralı pin başlığı (8V veya 12V, başlık jumper'ını değiştirerek seçilebilir, 3A)

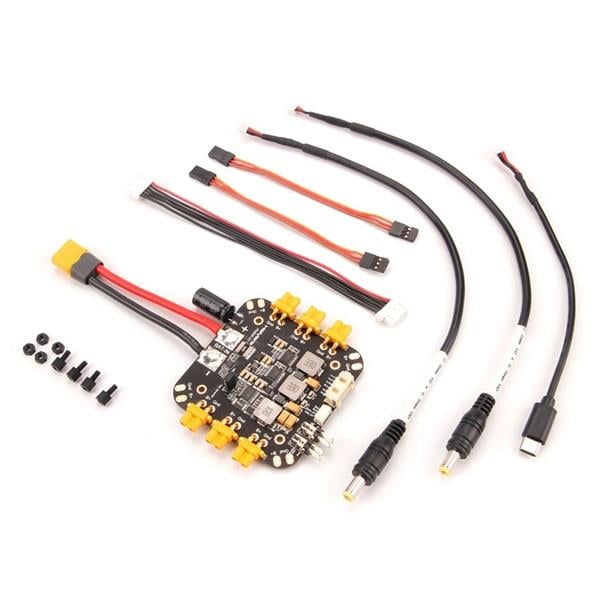

Holybro PM03D Dijital Akım Modülü Paket İçeriği:

  • 1x PM06 kartı.
  • 1x 80mm XT60 konektör kablosu (karta lehimlidir)
  • 1x Elektrolitik kondansatör: 220uF 63V (karta lehimlidir)
  • 1x 2.0mm pitch CLIK-Mate 6pin kablo (Uçuş kontrol cihazını beslemek için)
  • 4pin JST GH'dan USB Type C'ye
  • 4pin JST GH'dan varil takına (2.1*5.5mm)
  • 4pin JST GH'dan varil takına (2.5*5.5mm)
  • 4pin Pin Dupont Kablosu (2 adet)
  • Standoffs ve somunlar
NOT : Voltaj ve akım sensörü  I2C dijital haberleşmeyi kullanmaktadır. Bu sebeple sadece I2C dijital güç modülü kullanan  uçuş kartları ile uyuludur. Pixhawk 6X ya da FMUv6X ile üretilmiş kartlar ile uyumludur
