Master ve Slave modda çalışma Bluetooth V2.0
HC-05 bu modeli normal kaliteli modeldir. Orijinal yüksek kaliteli HC-05 modülünü buradan inceleyebilirsiniz.

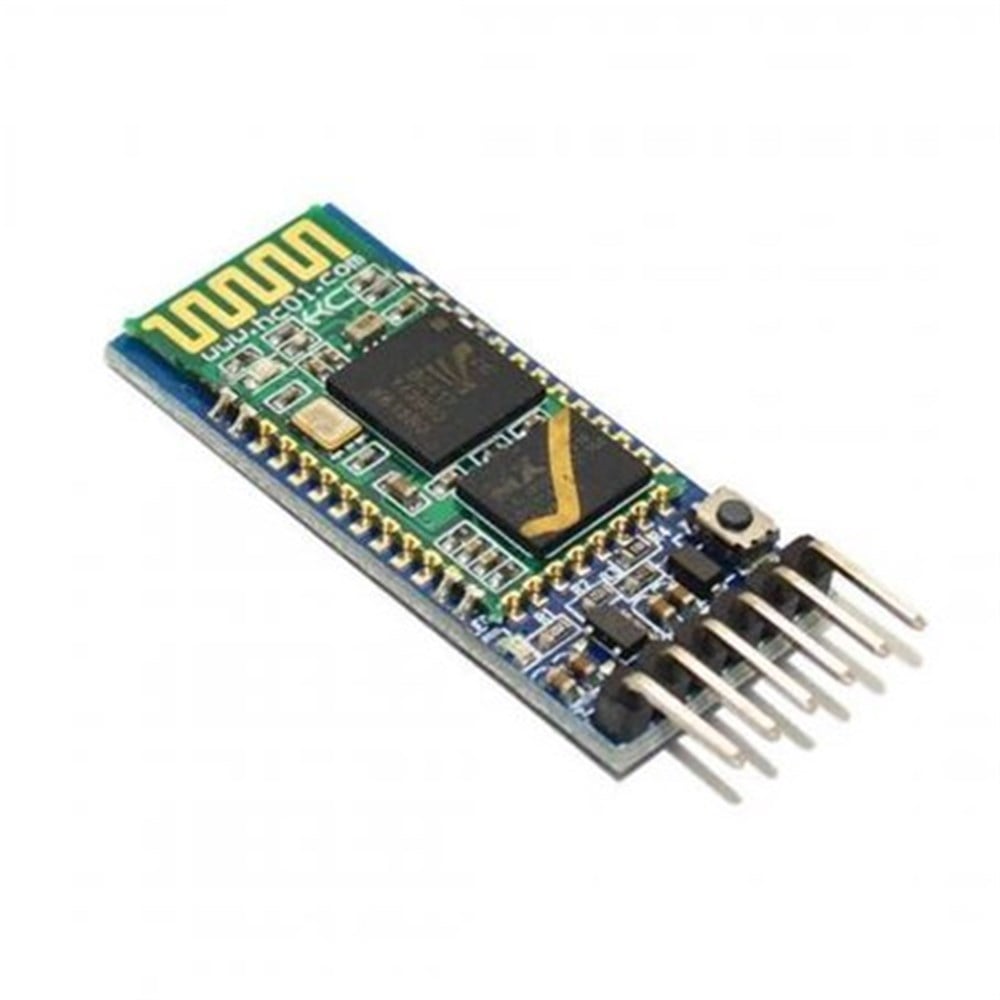

HC-05 Bluetooth modülü seri iletişim için kullanılan Arduino ile kullanımı oldukça kolay olan, hem master hem de slave modda kullanılabilen bluetooth modülüdür. HC-05 Bluetooth modülü pin çıkışları bulunan bir taban PCB ve üzerinde bluetooth modülünün lehimlendiği bir modüldür. HC-05 Bluetooth modülü iki mikrodenetleyici kart arasında veya bir mikrodenetleyici ile bluetooth özellikli telefon, tablet, bilgisayar gibi cihazlar arasında kablosuz iletişimi sağlayan bir modüldür.
Her iki modülde PCB yapısı olarak birbirlerine çok benzemektedir. Bu yüzden dikkatli bakılmadığı zaman iki modül birbirleri ile karıştırılabilmektedir. İki modül arasında ki temel farklar aşağıdaki gibidir ;
Modülü AT modda çalıştırmak içindir. AT moduna girmek için modüle güç verildiği sırada butona basılı tutulmalıdır. Butonu bıraktıktan sonra modül üzerindeki LED, AT modunda olduğunu belirtmek için yavaş bir şekilde yanıp sönecektir. Komut verirken düğmeye basılı tutulmalıdır yoksa bazı AT komutları çalışmayacaktır
EN pinine 3.3V bağlandığı zaman modül sürekli AT moduna geçmektedir. Sürekli AT modu, sürekli butona basmak ile aynı şeydir.
HC-05 Modül üzerinde LED bulunmaktadır. LED’in durumu modülün hangi işlemi yaptığını göstermektedir. Modüle ilk kez güç verildiği zaman, modül Bluetooth eşleşme modundadır. Eşleşme modunda LED hızla yanıp sönmektedir. Modül bir cihazla eşleşirse LED 2 kez hızlı yanıp sönmekte ve ardından duraksar, modül bağlı kaldığı süre bu durum devam etmektedir.
Modül AT modunda LED yavaş bir hızda yanıp sönmektedir.
HC-05 modülü üzerinde 6 adet pin bulunmaktadır ve bu pinler lehimlenmiştir. Sadece 4 çıkış pini lehimlenmiş modelde bulunmaktadır. 4 pini lehimlenmiş HC-05 modülünde State ve EN pini lehimlenmemiştir. Geri kalan 4 adet pin headerleri lehimlenmiş şekilde gelmektedir.
Arduino
HC-05 Modülü
5V
Vcc
GND
D8
TX
D9
RX (Sinyal Çevirici kullanılmalıdır)
D8 ve D9 pini yerine mikrodenetleyici üzerinde farklı dijital pinler kullanılabilir. Boşta olan herhangi iki adet dijital pin olabilir. EN ve State pini boş bırakılmalıdır.
