GY-31 TCS3200 Renk Tanıma Sensor Modülü (SL215)

0.0
Marka : Kompent
Fiyat : ₺173,83  + KDV
KDV Dahil : ₺208,60

Arduino uyumlu renk tanıma sensör kartı

TCS3200 Sensör

Arduino uyumlu renk tanıma sensör kartı

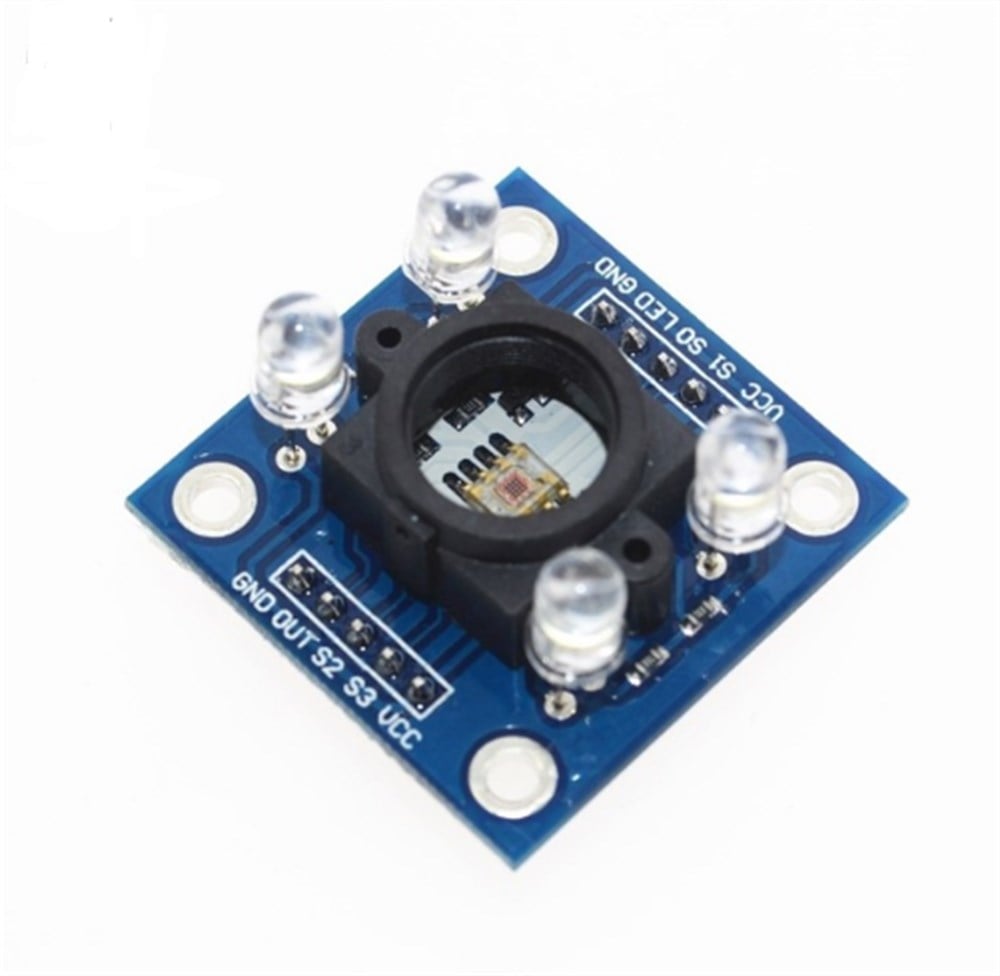

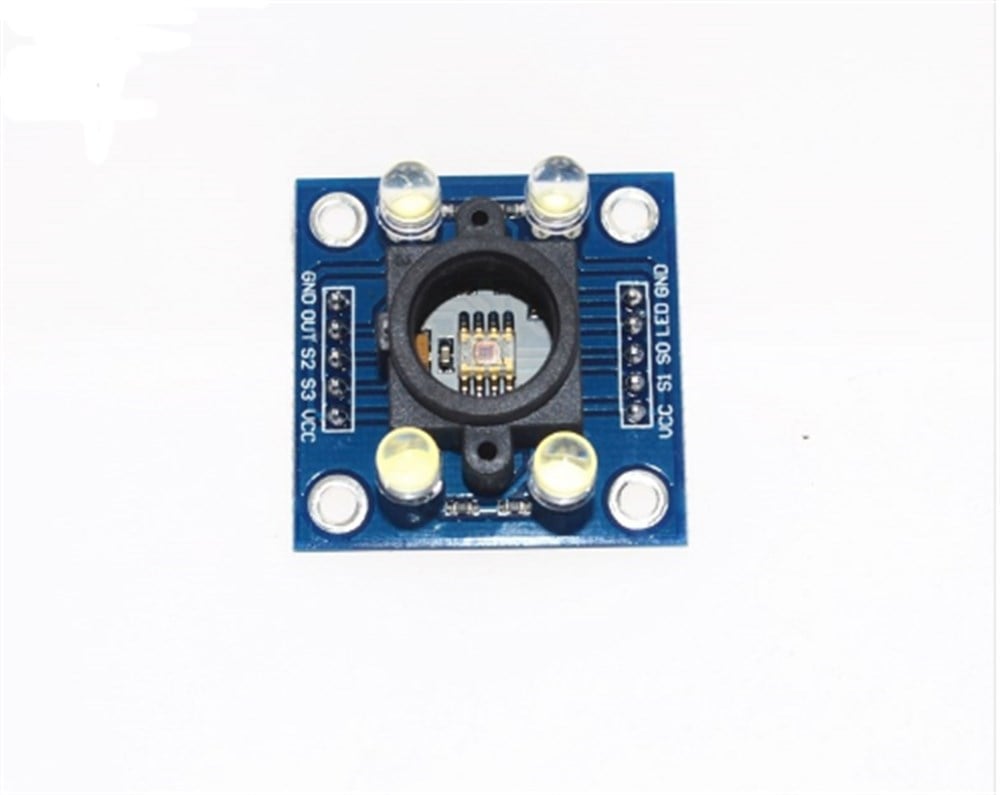

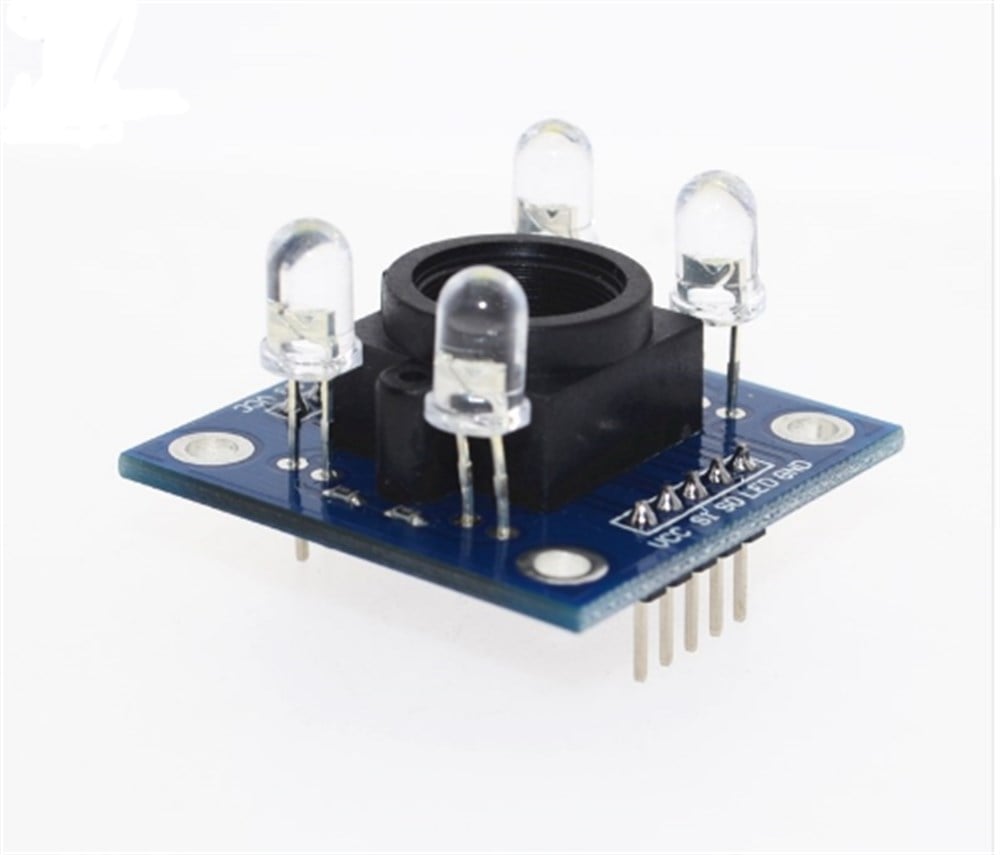

 GY-31 TCS3200 Renk Tanıma Sensor Modülü


GY-31 TCS3200 Renk Tanıma Sensor Modülünde TCS3200 sensor kullanılmıştır. TCS3200 sensor yardımıyla GY-31 TCS3200 Renk Tanıma Sensor Modülünde renklerden yansıyan ışık yoğunluklarını frekansa çevirerek renk tanıması yapılabilmektedir.



GY-31 TCS3200 Renk Tanıma Sensor Modülünde, TCS3200 sensor koruma yuvası sayesinde ölçüm sonuçlarını etkileyen harici ışıklar minimum seviye inmektedir. Modül üzerinde bulunan 4 adet LED sayesinde düşük yoğunluklu ışık altında da ölçümler yapılabilmektedir.


GY-31 TCS3200 Renk tanıma senösr modülü, Arduino mikrodenetleyici kartlar ile uyumludur.


GY-31 TCS3200 Renk Tanıma Sensor Modülü Özellikleri ;

  • TCS3200 sensor

  • Harici ışık engellemek ve daha doğru sonuçlar için sensor yuvası
  • 4 adet LED, düşük ışık altında ölçüm imkânı

  • 4 adet LED açıp kapanması kontrol edilebilir

  • 1 cm’den ölçüm

  • LED’ler açıkken 25mA akım harcaması (5V altında çalışma)

  •  33.2mm×33.2mm×25mm boyutlarında

Arduino Uno R3 ile  GY-31 TCS3200 Modül Bağlantısı

Pin

Açıklama

GND

Toprak

OUT

Çıkış Frekansı

S0

Çıkış Frekansı ölçeklendirme seçim girişi

S1

Çıkış Frekansı ölçeklendirme seçim girişi

S2

Fotodiyot tipi seçim girişi

S3

Fotodiyot tipi seçim girişi

VCC

Güç Girişi 3ile 5V arası

LED

LED Kontol

1: Açık 0:Kapalı
