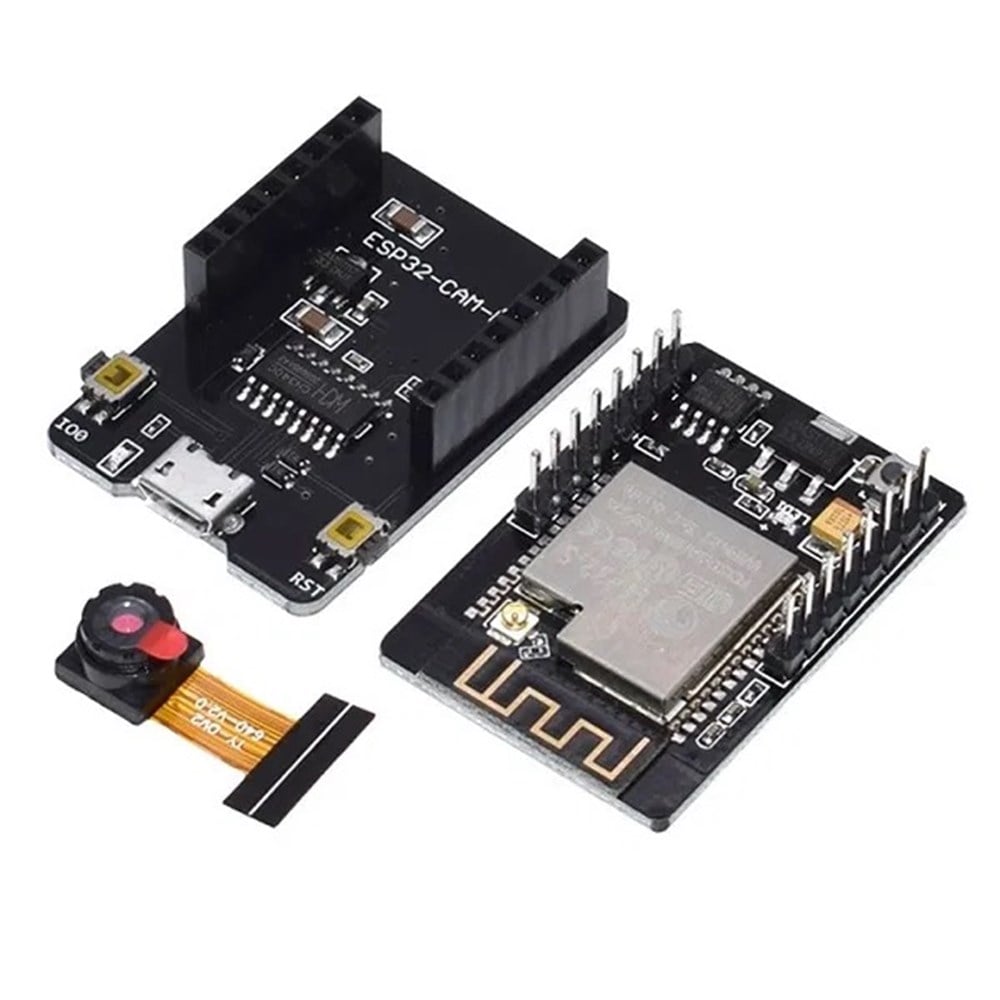

ESP32-CAM Kameralı Wifi ve Bluetooth Geliştirme Kartı + USB Modülü + OV2460 Kamera Modülü (K2124)

ESP32-CAM Kameralı Wifi ve Bluetooth Geliştirme Kartını + OV2460 Kamera Modülünü direkt olarak bilgisayara bağlayıp Arduino IDE üzerinden kontrol etmek için ESP32-CAM-MB Modülünü ile beraber sağlanmaktadır.

• ESP32-S WiFi 802.11 b/g/n + Bluetooth 4.2 LE modülü
• PCB Anteni
• Harici anten bağlantısı için u.FL anten bağlantı konnektörü
• 32Mbit SPI flash,
• 4MBit PSRAM
• 802.11b/g/n Wi-Fi BT SoC modülü
• Düşük güçlü çift çekirdekli 32 bit işlemci
• 240 MHz’e kadar saat hızı
• 600 DMIPS’e kadar işlem gücü
• Dahili 520 Kb SRAM,
• UART/SPI/I2C/PWM/ADC/DAC desteği
• OV2460 Kamera Modülü ile beraber
• JPEG( OV2640), BMP, Gri Ton resim formatları
• WIFI üzerinden resim yükleme desteği
• 4 GB’a kadar destekleyen TF Kart yuvası
• Farklı uyku modlarını destekleme
• Deep-sleep: 6mA @ 5V min.
• Modem-sleep: 20mA @ 5V min.
• Light-sleep: 6.7mA @ 5V min.
• Gömülü LWIP ve FreeRTOS
• STA/AP/STA+AP çalışma modlarını destekleme
• Smart Config/AirKiss teknolojilerini destekleme
• LED Flash ışığı
• 5V Güç Girişi
• Reset Butonu
• 40x27mm boyutlarında


• CH340C USB-Seri
• Reset Butonu
• Micro USB

ESP32-CAM-MB USB Modülü üzerinde ayrıca reset butonuda bulunmaktadır. Bu buton sayesinde EP32-Cam Kameralı Wifi ve Bluetooth Geliştirme Kartını resetleyebilir veya flashing moda girmesini sağlayabilirsiniz.

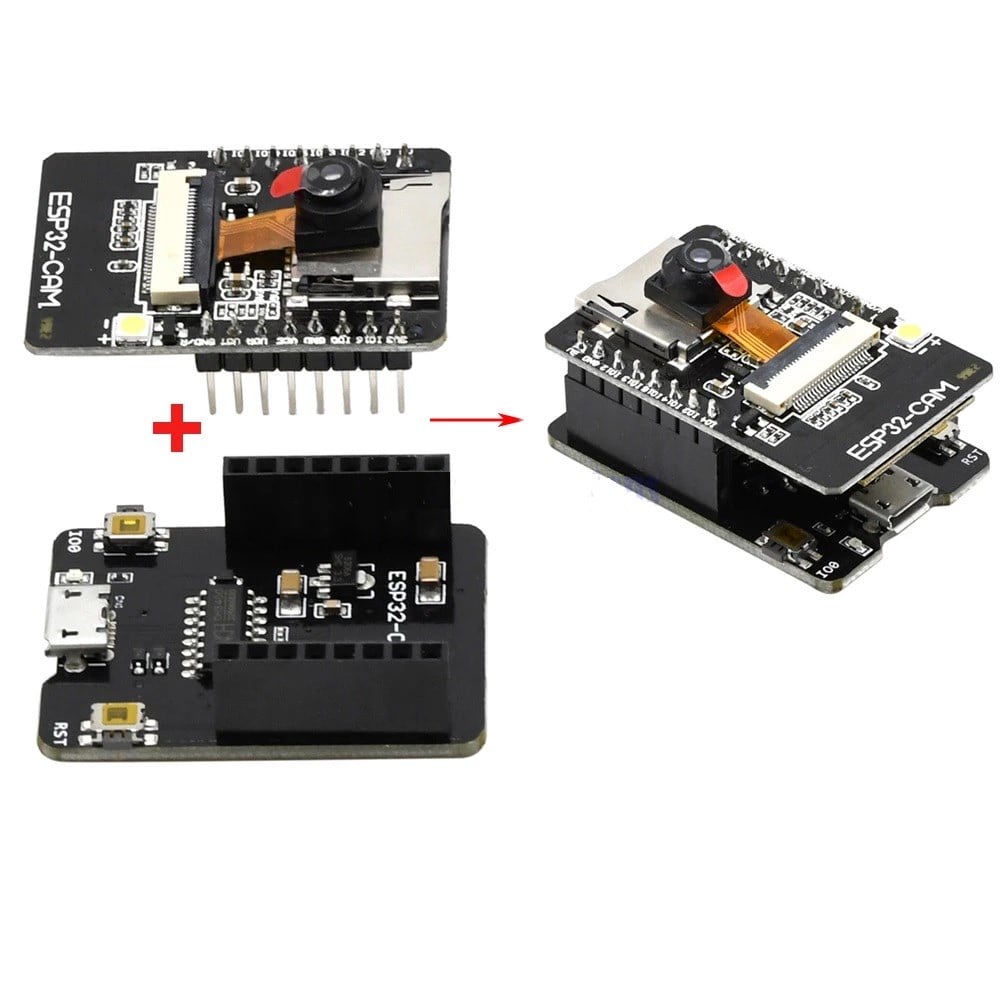

Sadece ESP32-CAM Kartını USB modülü üzerine takmak ve USB modülü bilgisayara bağlamak yeterlidir.

Deneme için ESP32-CAM Geliştirme kartı üzerindeki LED’i yakabilirsiniz. LED’i yakmak için aşağıdaki komutu kullanabilirsiniz.

// ledPin ESP32-CAM GPIO 4 pinine tabımlıdır (flashlight)

const int ledPin = 4;

void setup() {

  // dijital pin ledPin çıkış olarak başlat

  pinMode(ledPin, OUTPUT);

}

void loop() {

  digitalWrite(ledPin, HIGH);

  delay(2000);

  digitalWrite(ledPin, LOW);

  delay(2000);

}
