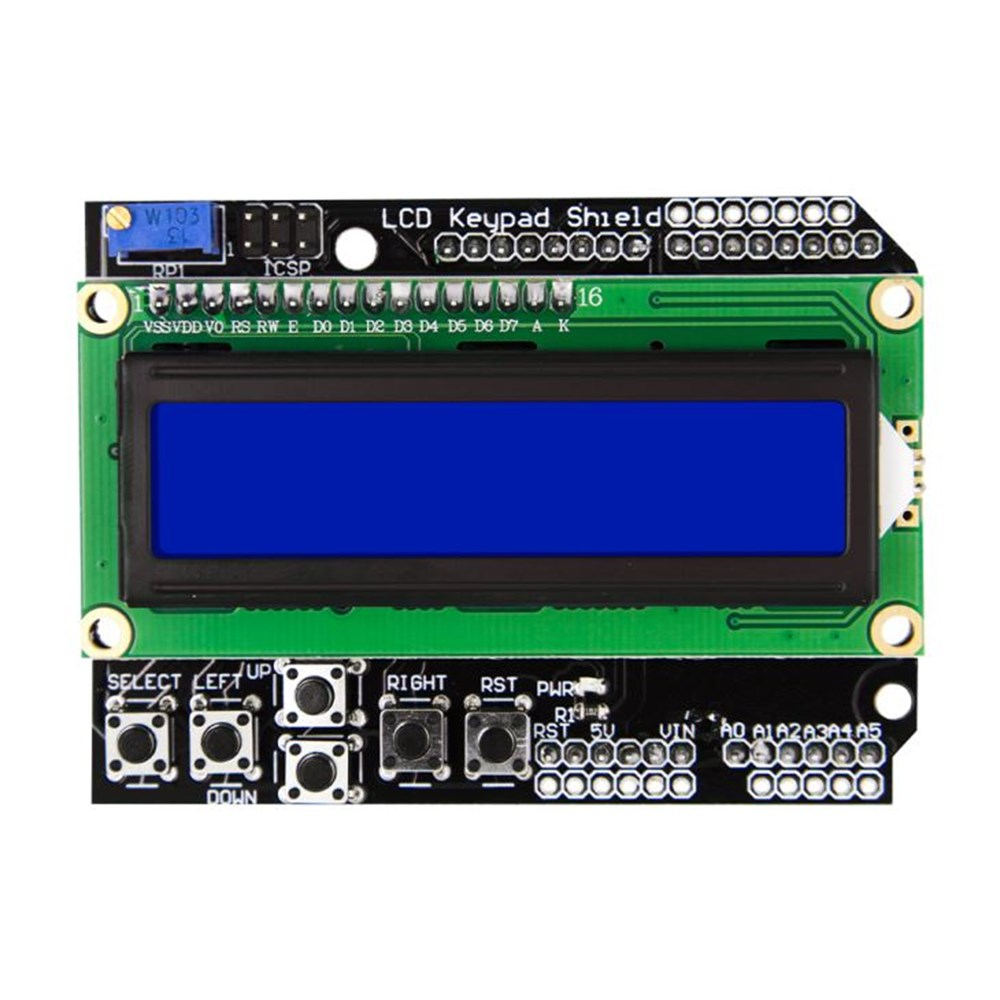

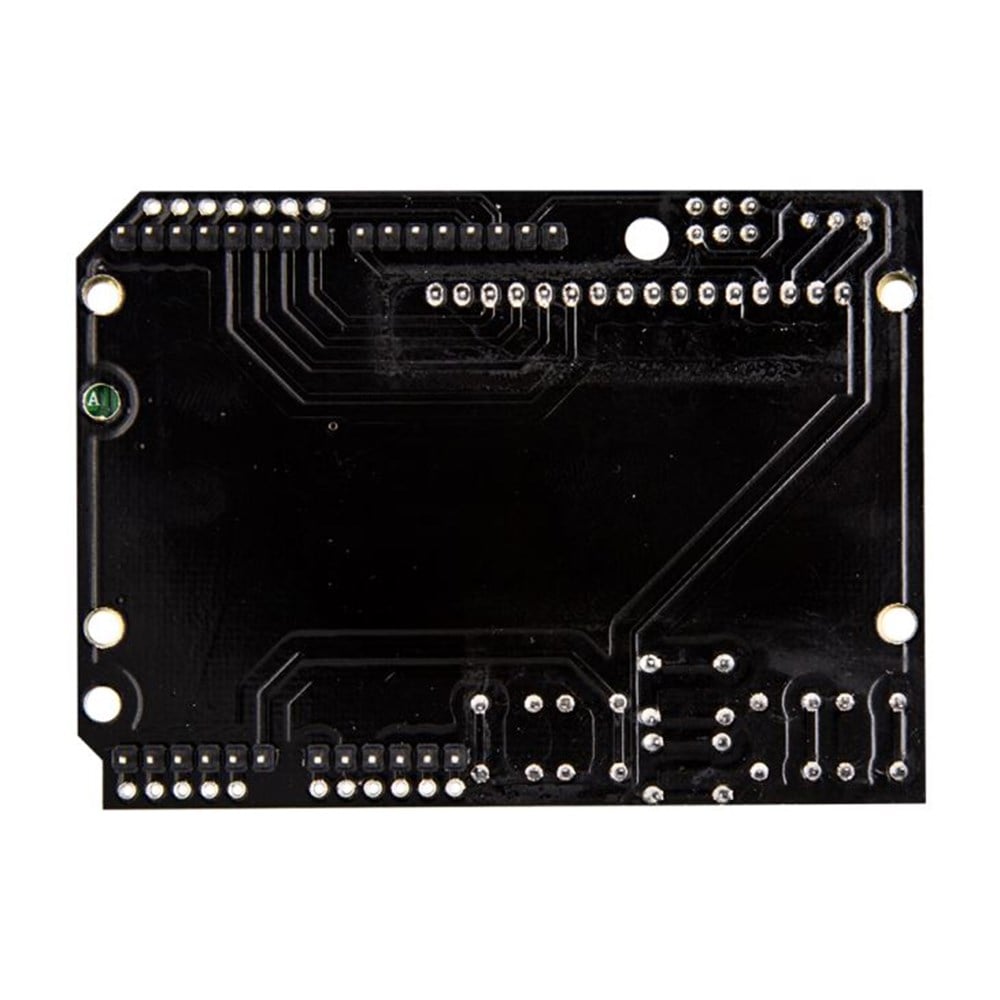

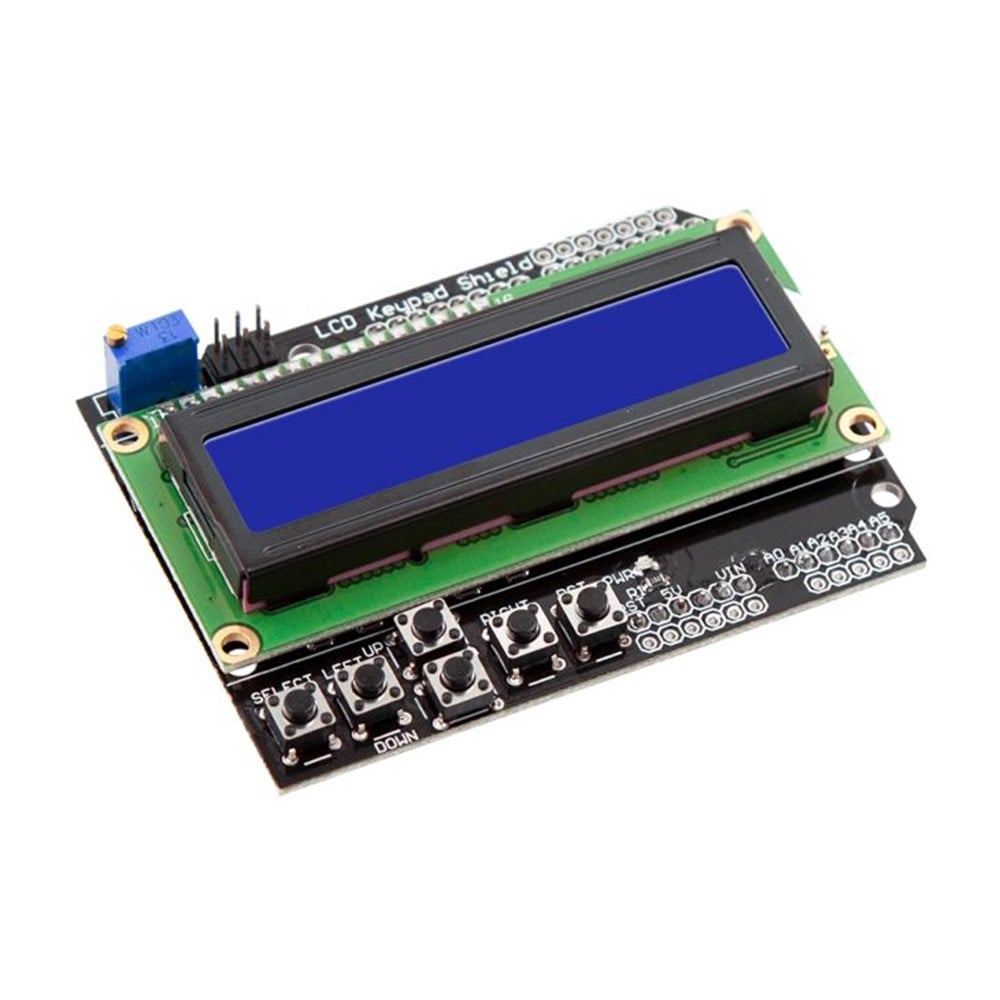

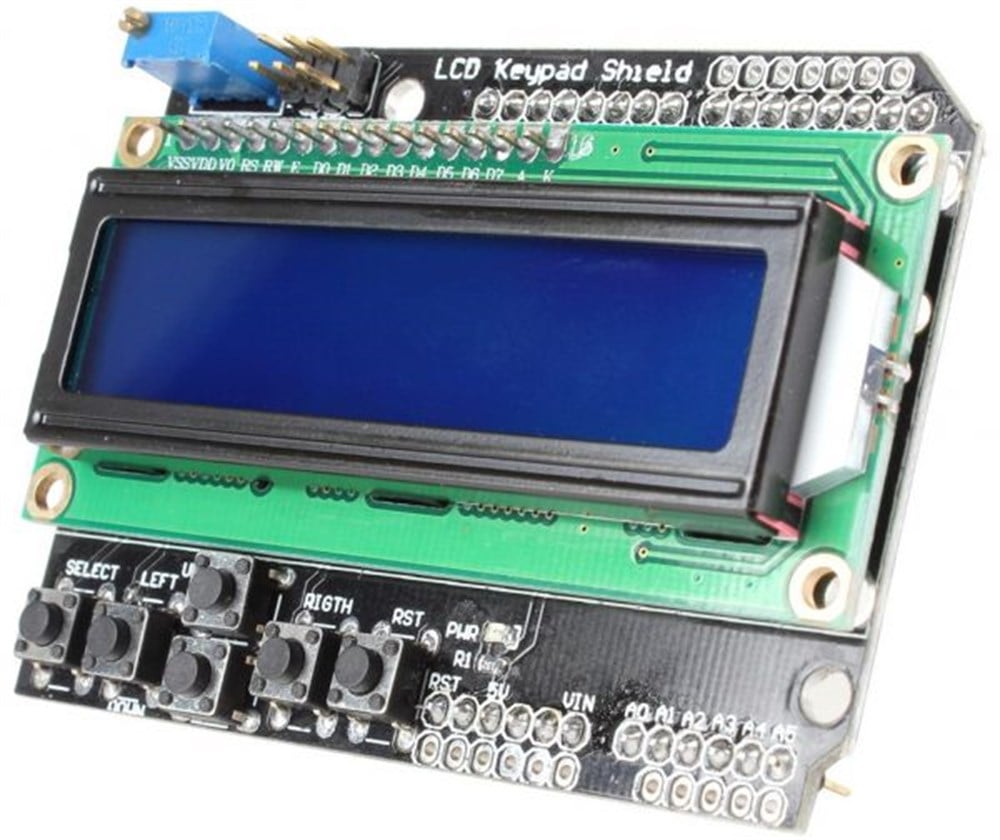

LCD Keypad Shield Mavi Arkaışık – Arduino Projeleri ile uyumlu
LCD Keypad Shield, mavi arka ışık, tuş takımı ve 16 karakter, 2 satır ekranı ile Arduino uyumlu projelerde kolaylıkla kullanılmaktadır.
LCD Keypad Shield , projelere kullanıcı arayüzü eklemek için kolay bir yol sağlamaktadır. Kullanıcı arayüzü ile ekranda menüler arasında tuşlar yardımı ile gezinmeye imkan sağlamaktadır.
LCD Keypad Shield, 16x02 ekranı ile mavi arka ışığa sahiptir. 4 bit paralel bus ile mikrodenetleyici kartlar ile haberleşme sağlamaktadır. Üzerinde bulunan potansiyometre ile en uygun görüşü sağlamak için kontrast ayarı yapılabilmektedir.
LCD Keypad Shield, üzerinde 6 buton bulunmaktadır. UP/DOWN/LEFT/RIGHT/SELECT butonları ile RESET butonu bulunmaktadır
Birçok kütüphane bulunmasının yanı sıra Arduino IDE ile gelen LiquidCrystal.h kütüphanesi ile LCD Keypad Shield kolaylıkla kullanılabilmektedir
Özellikler
· 16x02 Ekran, 16 Karakter ve 2 Satır
· Mavi arka ışık
· UP/DOWN/LEFT/RIGHT/SELECT/RESET butonları
· 5V Dc güç girişi
· Arka ışık açıkken toplam 30 mA çalışma akımı
· Arka ışık kapalı iken 10mA çalışma akımı
· 80x59 mm toplam PCB boyutu
· 72x24 mm LCD Ekran Boyutu
