16 butonu ile tuş takımı matrisi ile yapılan uygulamalar için kullanışlı ve ekonomik bir çözüm sağlamaktadır.

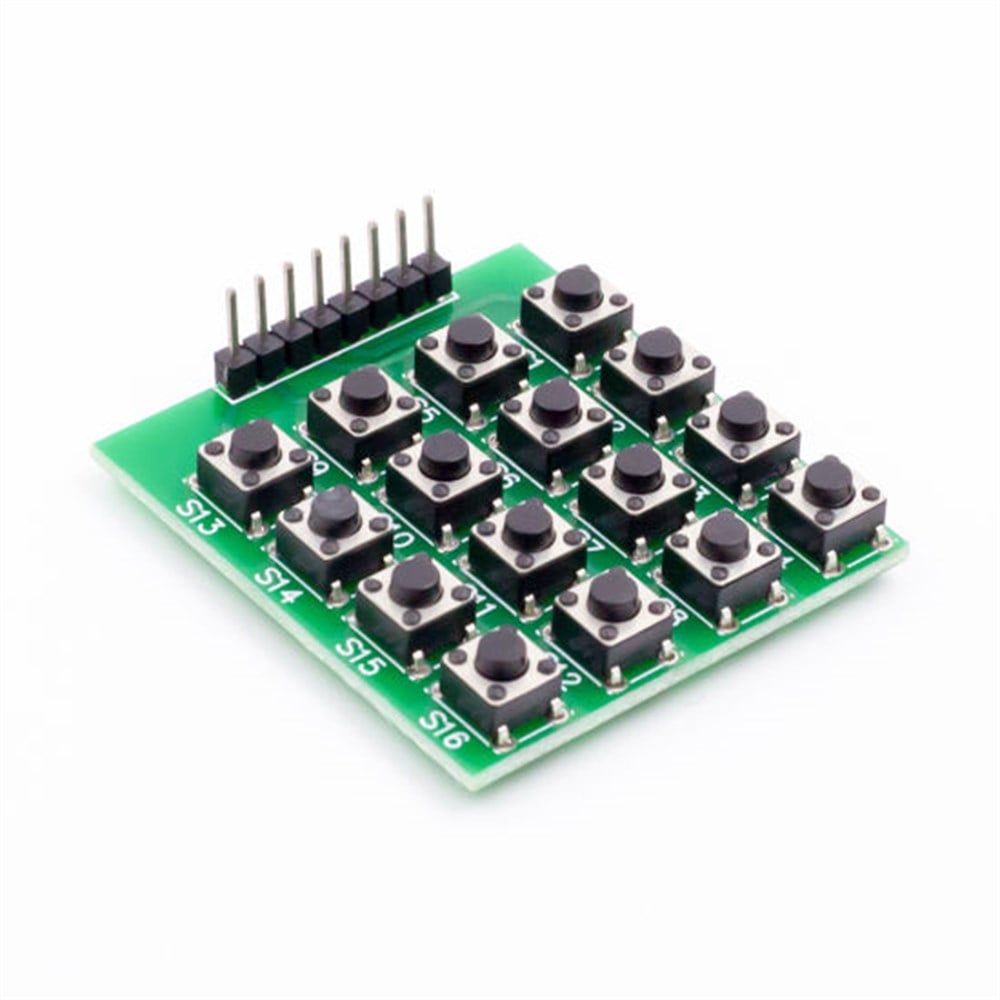

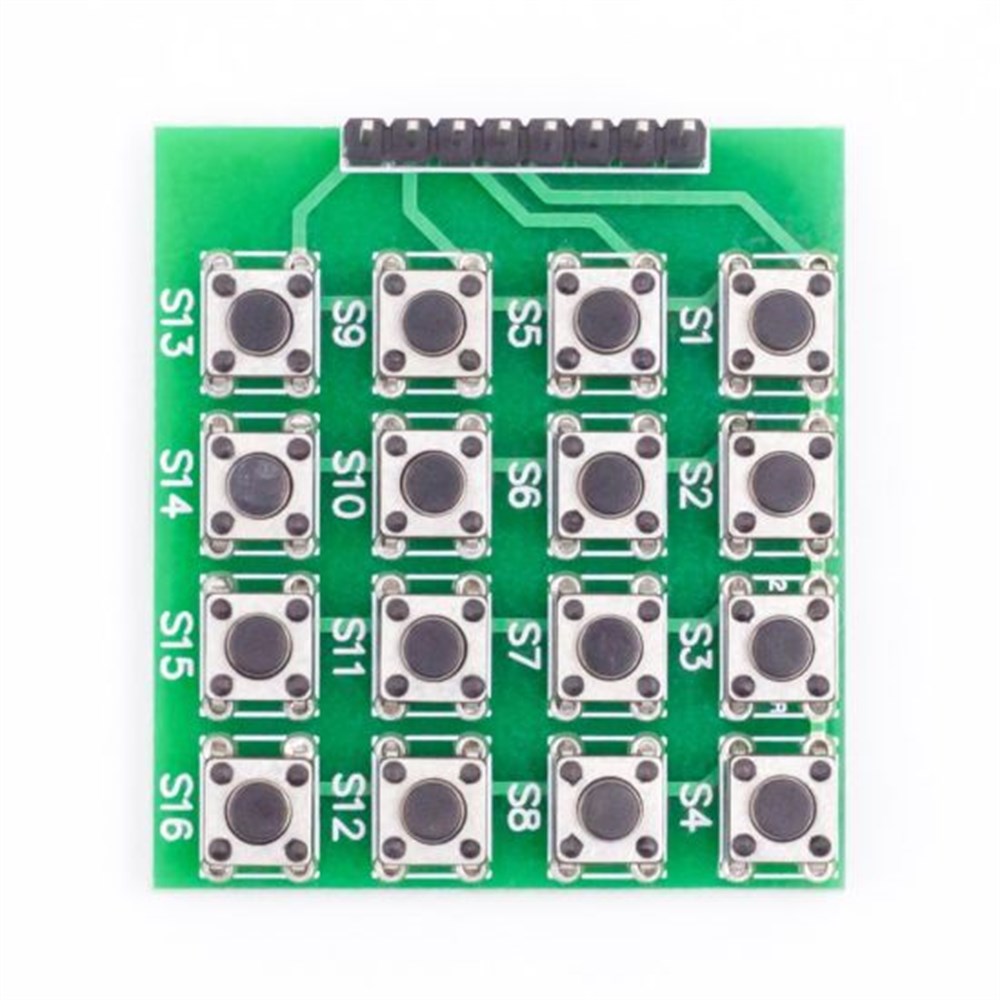

4x4 Matrix 16 Tuşlu Keypad Klavye Modülü 4x4 Matrix tuş takımı, 16 tuştan oluşan bir matris düzenine sahip kompakt ve çok yönlü bir giriş cihazıdır. Her tuş, satır ve sütun pinleri arasında benzersiz bir bağlantı sağlar, bu sayede 16 farklı tuş kombinasyonu elde edilir. Bu modül, Arduino, Raspberry Pi gibi mikrodenetleyici platformlarıyla kolayca entegre edilebilir ve geniş bir uygulama yelpazesi için kullanılabilir. 2.54mm pin başlığı ve 8 pinli konnektörü sayesinde prototip oluşturma süreçlerinde hız ve kolaylık sağlar.
4x4 Matrix Keypad'in çalışma prensibi, satır ve sütun bağlantıları arasındaki mantıksal işlemlere dayanır. Her bir tuşa basıldığında, ilgili satır ve sütun pinleri arasında bir bağlantı kurulur. Bu bağlantı, mikrodenetleyiciye dijital sinyal olarak iletilir ve bu sinyalin işlenmesiyle hangi tuşa basıldığı belirlenir.
Arduino gibi mikrodenetleyicilerde bu modülü kullanmak için, satır ve sütun pinleri Arduino dijital pinlerine bağlanır. Mikrodenetleyici, satırları tarayarak hangi tuşun basıldığını tespit eder. Bu süreç, tüm tuşların sürekli olarak taranmasıyla gerçekleştirilir ve tuş basımı algılandığında ilgili sütun ve satırdaki sinyal değişimi üzerinden basılan tuş belirlenir.
Bu modül, lehimlenmiş pin başlıkları ve standart bağlantı adımlarıyla gelir, bu da onu hızlıca projelere entegre etmeyi sağlar. Arduino IDE üzerinden, Keypad kütüphanesi kullanılarak kolayca programlanabilir. Tuşlar arasında yapılan geçişlerin güvenilir şekilde algılanabilmesi için, bağlantı sıralaması ve tarama kodlarının dikkatlice düzenlenmesi gerekmektedir.
Arduino ile 4x4 Matrix Keypad Bağlantısı;
