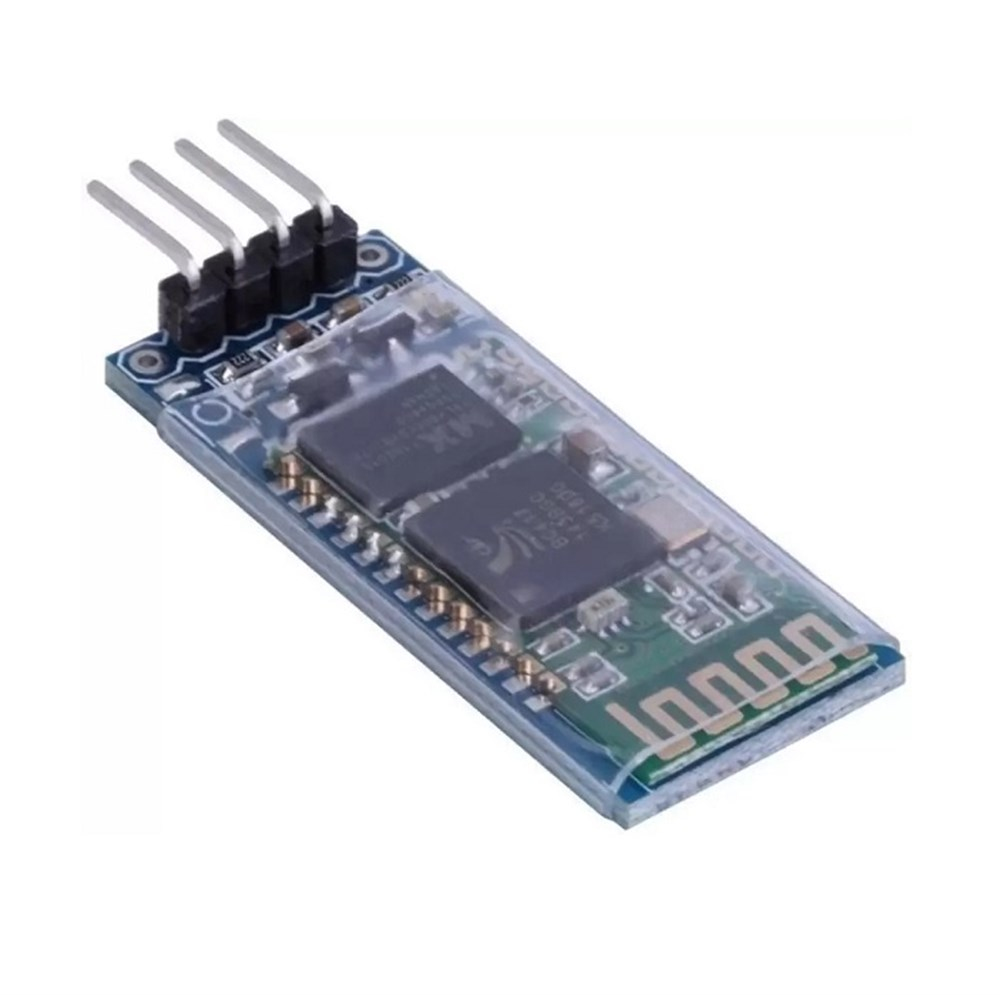

HC-06 Bluetooth modülü seri iletişim kullanarak Arduino ile kullanımı oldukça kolay olan, yalnızca slave modda kullanılabilen bluetooth modülüdür.

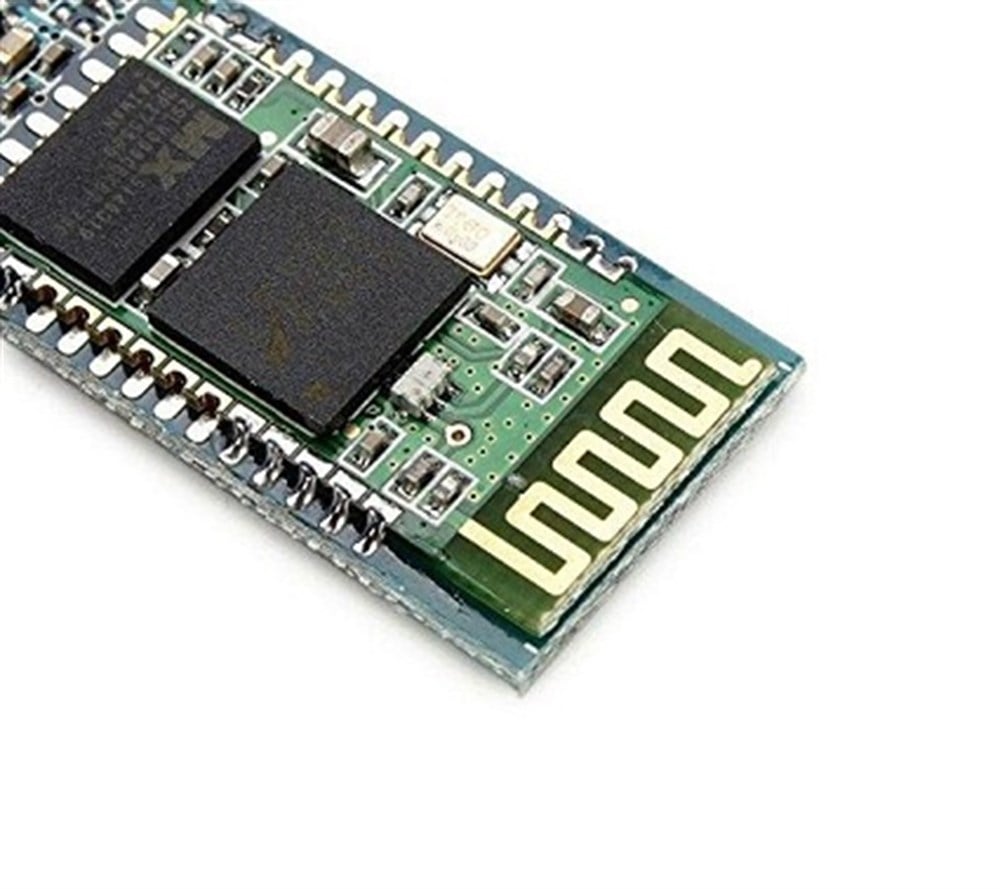

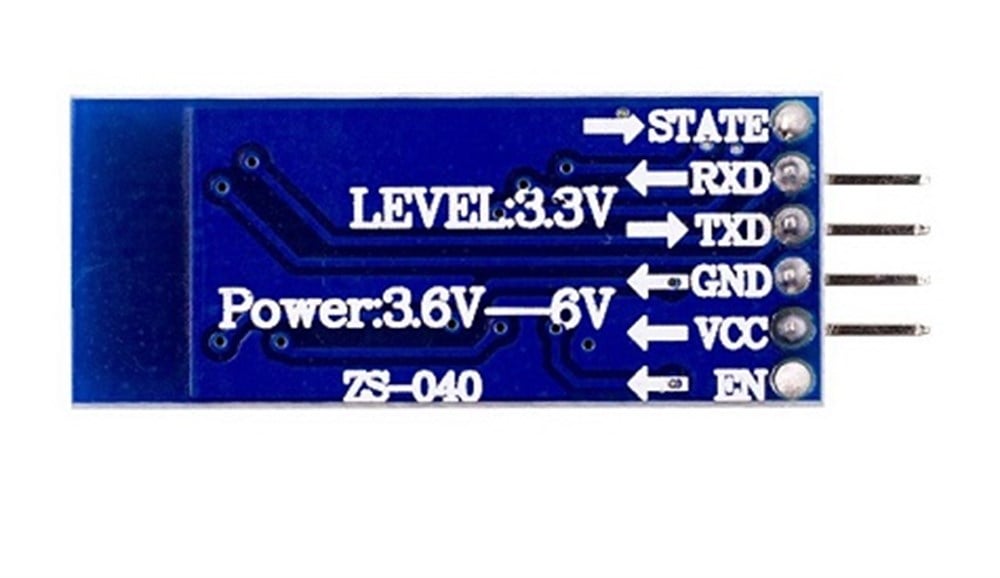

HC-06 Bluetooth modülü pin çıkışları bulunan bir taban PCB ve üzerinde bluetooth modülünün lehimlendiği bir modüldür. Taban PCB, ZS-040’dır. Üzerinde bulunan bluetooth modülü ise EGBT046S’dir. Piyasada birçok HC-06 modülü olmasına rağmen, ZS-040 tabanlı HC-06 modülü kaliteli bir bluetooth modülüdür ve bağlantı aşamalarında sorun yaşamadan uzun süreli kullanılmaktadır, ayrıca PCB yapısı ve lehimlemesi piyasada bulunan diğer modüllere göre daha sağlam ve kalitelidir. Ayrına EN pini bulunmaktadır. ZS040 HC-06 Bluetooth Modülü EGBT046S tabanlı bir modüldür ve sadece slave modda çalışmaktadır. Eğer uygulamanız PC veya dizüstü bilgisayarlar gibi master Bluetooth cihazına bağlanacaksa bu durumlarda HC-06 modülünü kullanabilirsiniz. Diğer bir deyişle HC-06 modülü sadece başka bir cihazdan bağlantı kabul ederken, HC-05 modülü başka bir cihazla bağlantı başlatabilmektedir. HC-06 ilk açıldığı zaman AT moduna geçmektedir. Bu modda modül üzerinde bulunan LED hızla yanıp sönmeye başlar. Fakat HC-06 modülü başka bir cihaz ile bağlandıktan sonra LED yanıp sönmesi durur ve sabit şekilde yanmaya başlar. HC-06 Bluetooth modülü RX pini 3.3V altında çalışmaktadır. Bu yüzden Arduino kartlar ile bağlantıda lojik seviye dönüştürücü ya da voltaj bölücü kullanılmalıdır. TX pini direkt olarak Arduino karta bağlanabilir.
Her iki modülde PCB yapısı olarak birbirlerine çok benzemektedir. Bu yüzden dikkatli bakılmadığı zaman iki modül birbirleri ile karıştırılabilmektedir. İki modül arasında ki temel farklar aşağıdaki gibidir ;
